Разборка корзины сцепления УП

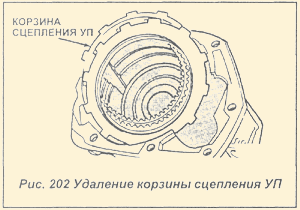

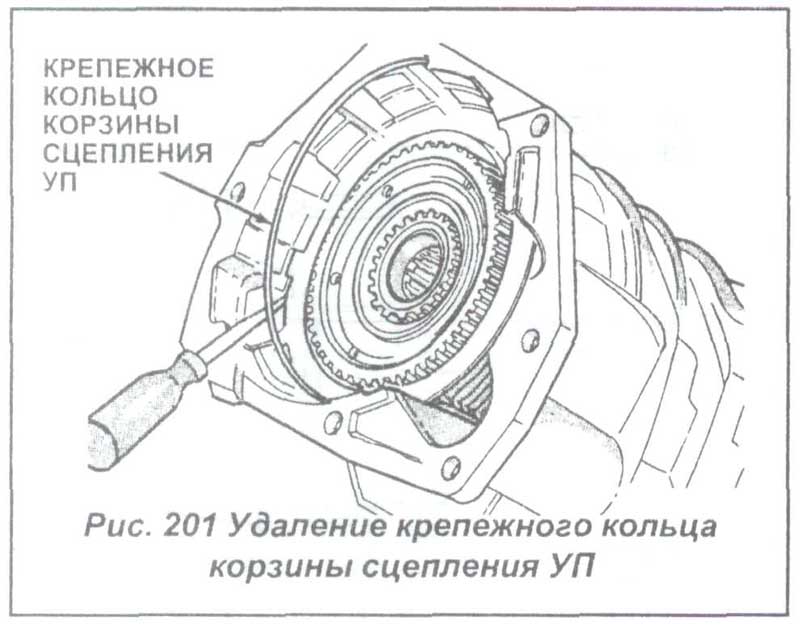

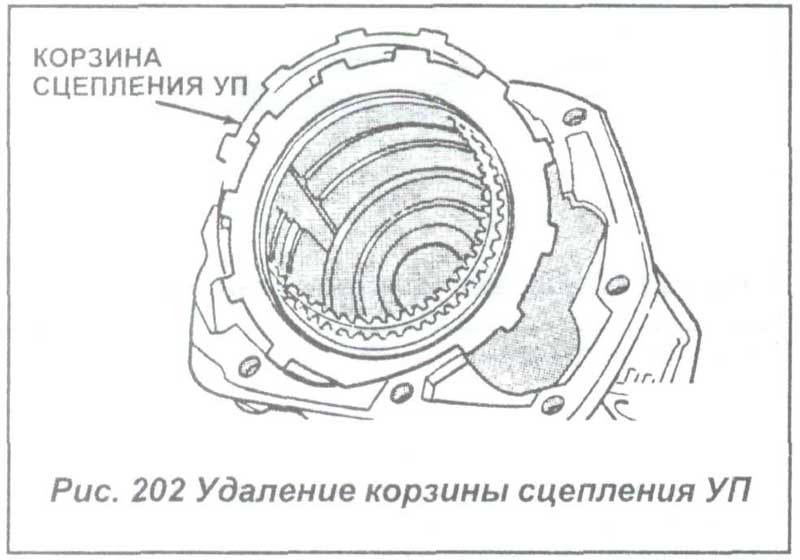

1) Удалите корзину сцепления, привод корзины сцепления, и его крепежное кольцо (см.Рис.201,202).

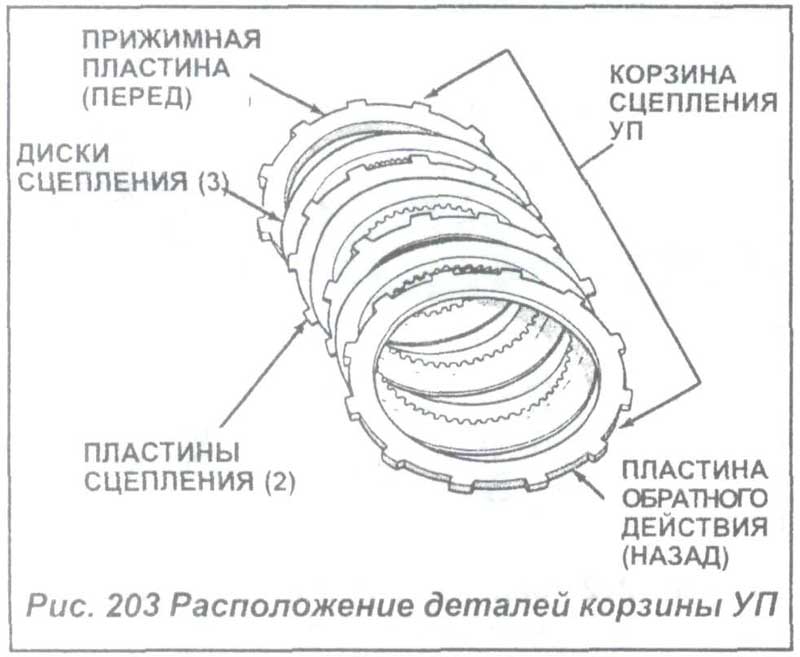

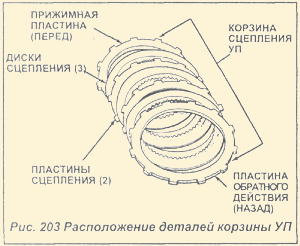

2) При разборке все части корзины УП должны быть помечены (см.Рис.203).

Разборка зубчатой передачи УП

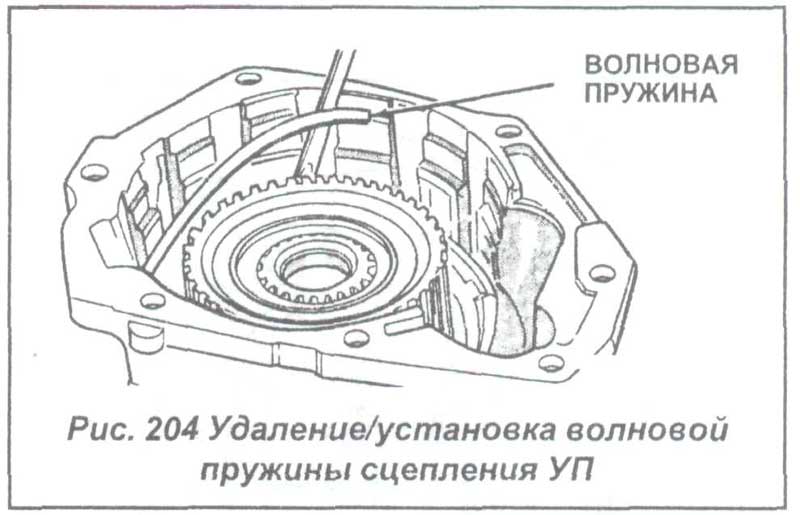

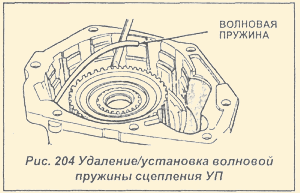

1) Удалите волновую пружину сцепления УП (см.Рис.204).

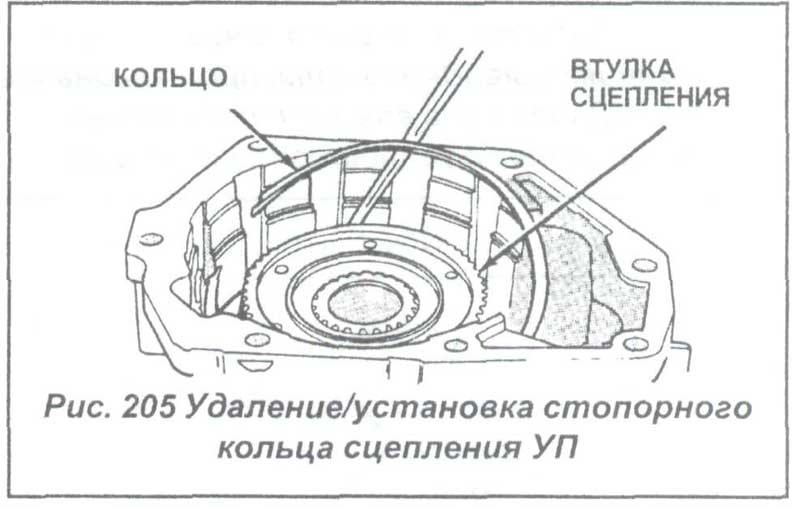

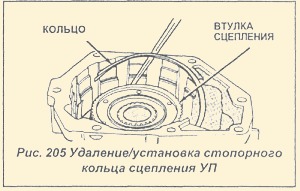

2) Удалите упорное стопорное кольцо сцепления УП (см.Рис.205). Кольцо находится в той же проточке, что и волновая пружина.

3) Удалите крестовые винты крышки доступа и герметизатор корпуса УП (см.Рис.206).

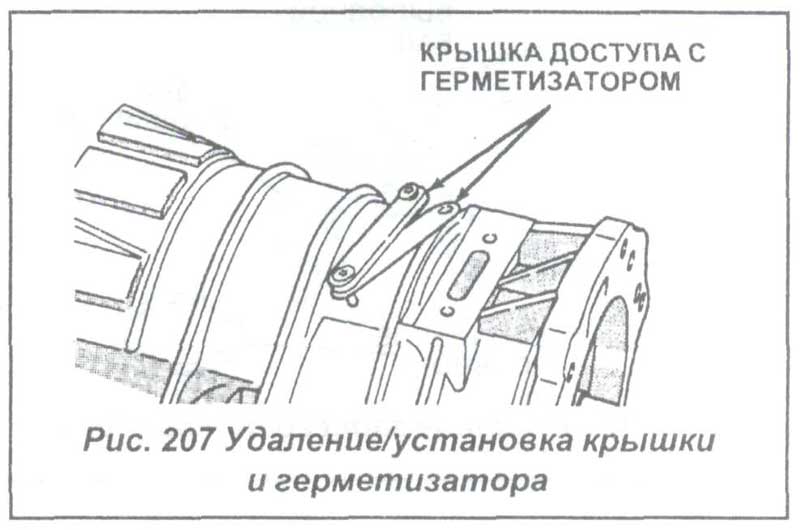

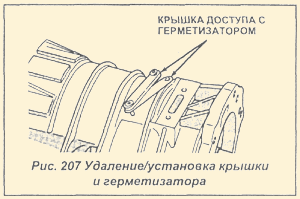

4) Удалите крышку и герметизатор (см.Рис.207).

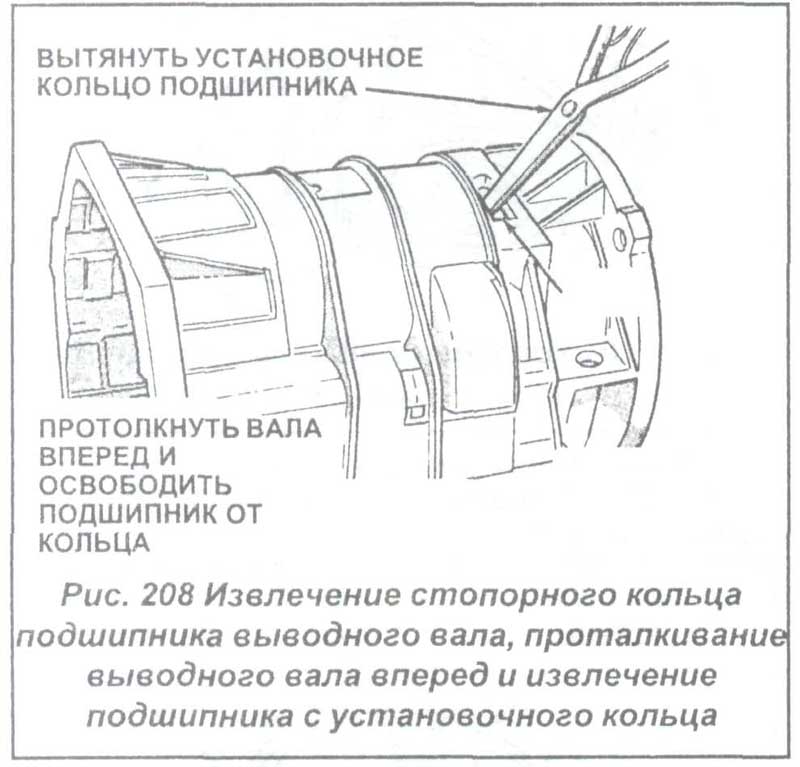

5) Извлеките стопорное кольцо подшипника выводного вала плоскогубцами. Протолкните выводной вал вперед и извлеките подшипник с установочного кольца (см.Рис.208).

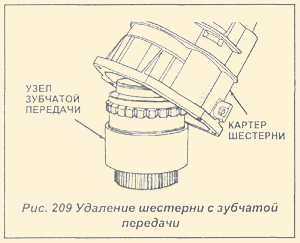

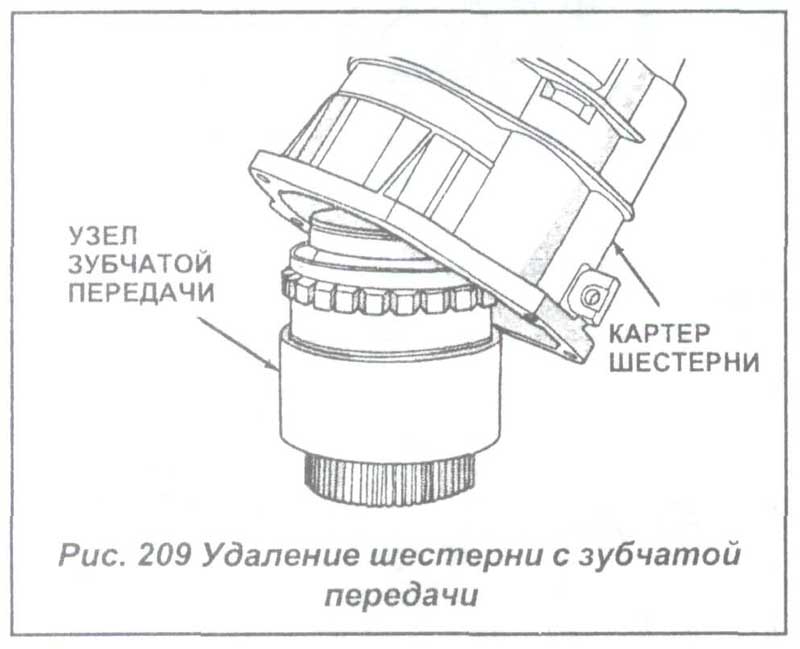

6) Удалите шестерни с зубчатой передачи (см.Рис.209).

7) Удалите стопорное кольцо крепления заднего подшипника к выводному валу.

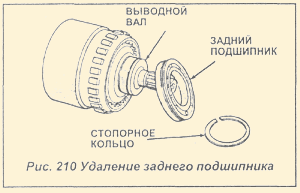

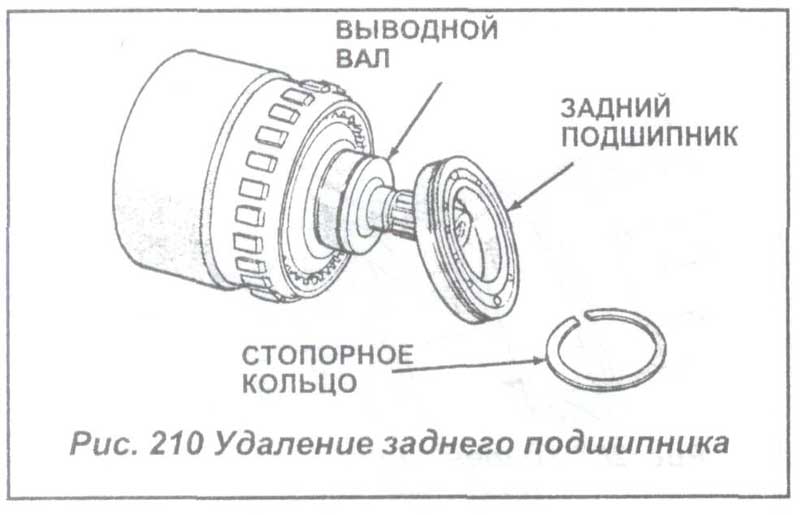

8) Удалите задний подшипник (см.Рис.210).
