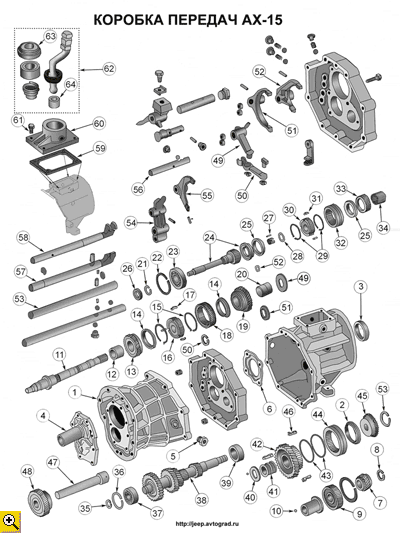

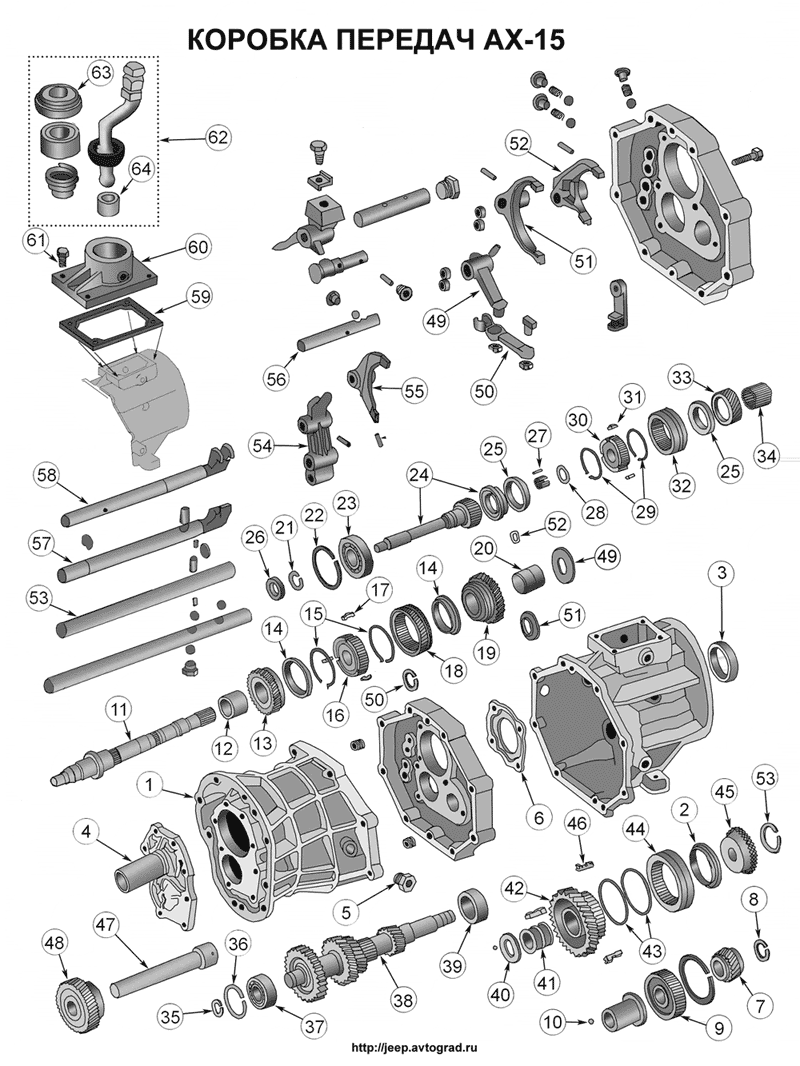

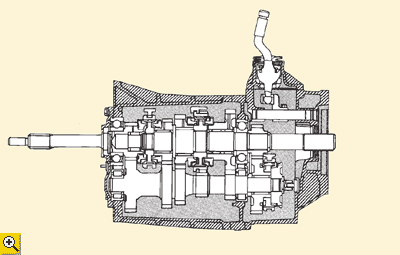

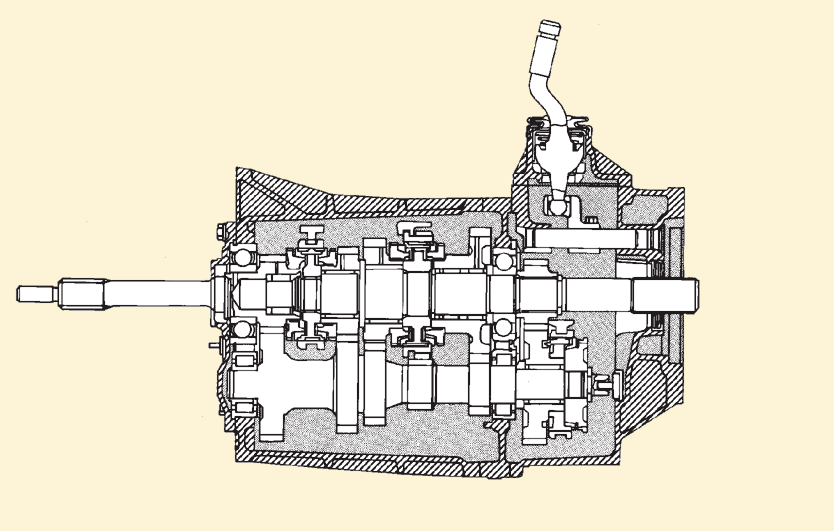

Устройство пятиступенчатой ручной коробки передач AX-15

Заводские номера деталей

2. Кольцо синхронизатора 5-й передачи:
      - 83506253 (1987-92, до коробки с серийным номером 00705124)
      - 4637533 (1992-99, с коробки с серийным номером 00705124)
3. Задний сальник 83503108
4. Корпус переднего подшипника:
       - 5252052 (1987-91) ,
       - 4636367 (1992-93),
       - 4636382 (1997-98)
5. Пробка 83500512
6. Корпус заднего подшипника выходного вала 5252036
7. Вал 5-й передачи 5252083
9. Подшипник выходного вала 83506073
10. Шарик 83500573
11. Выходной вал 83506243
12. Подшипник 83506076
13. Шестерня 2-й передачи:
       - 5252078 (1989-91),
       - 4636369 (1992-)
14. Кольцо синхронизатора 1-2 передачи 83506252
15. Пружина синхронизатора 1-2 передачи 83506254
16. Втулка синхронизатора 1-2 передачи 83506247
17. Шпонка синхронизатора 1-2 передачи 83506250
18. Задняя передача 5252082
19. Шестерня 1-й передачи:
       - 5252077 (1989-92),
       - 4636368 (1993-)
23. Передний подшипник 83506074
24. Входной вал:
        - 4636370 (1992-97, 6-цилиндровый двигатель),
        - 5252081 (1987-91, 6-цилиндровый двигатель),
        - 4897048AA (1998-99)
25. Кольцо синхронизатора 3-4 передачи:
         - 83506253 (1987-99 JEEP WRANGLER, 1987-97 JEEP XJ),
         - 4897052AA (1998-99 JEEP XJ)
26. Сальник 5252053
27. Роликовый подшипник 83506078
29. Пружина синхронизатора 3-4 передачи:
         - 83506255 (для коробок с серийным номером до 00705123),
         - 4637534 (для коробок с серийным номером с 00705123)
30. Муфта синхронизатора 3-4 передачи 83506248
31. Шпонка синхронизатора 3-4 передачи 83506251
32. Втулка синхронизатора 3-4 передачи 83506249
33. Шестерня 3-й передачи 5252079
34. Подшипник 83506077
36. Стопорное кольцо подшипника промежуточного вала 83506220
37. Подшипник промежуточного вала 83506259
38. Промежуточный вал:
         - 5252085 (1987-91),
         - 4636371 (1992-)
39. Подшипник 83506080
40. Шайба 83506245
41. Подшипник 83506079
42. Шестерня 5-й передачи 4637535
43. Пружина 5-передачи 83506254
44. Втулка синхронизатора 5-передачи 83506257
45. Муфта синхронизатора 5-й передачи 83506242
46. Шпонка синхронизатора 5-передачи 83506256
47. Вал задней передачи 83506258
48. Шестерня задней передачи 5252084
49. Вилка задней передачи 5252056
50. Рычаг включения задней передачи 5252060
51. Вилка включения передач №2 5252058
52. Вилка включения передач №1 5252057
53. Вал шестерен №3 5252070
54. Кронштейн включения задней передачи 5252064
55. Вилка включения передач №3 5252059
56. Вал шестерен №5 5252065
57. Вал шестерен №1 5252066
58. Вал шестерен №2 5252068
59. Прокладка 5252043
60. Корпус рукоятки переключения передач 4864226
61. Болт 83500525
62. Рычаг переключения передач:
         - 5252055 (YJ),
         - 5252042 (XJ)
63. Чехол 83500520
64. Втулка 83500519
