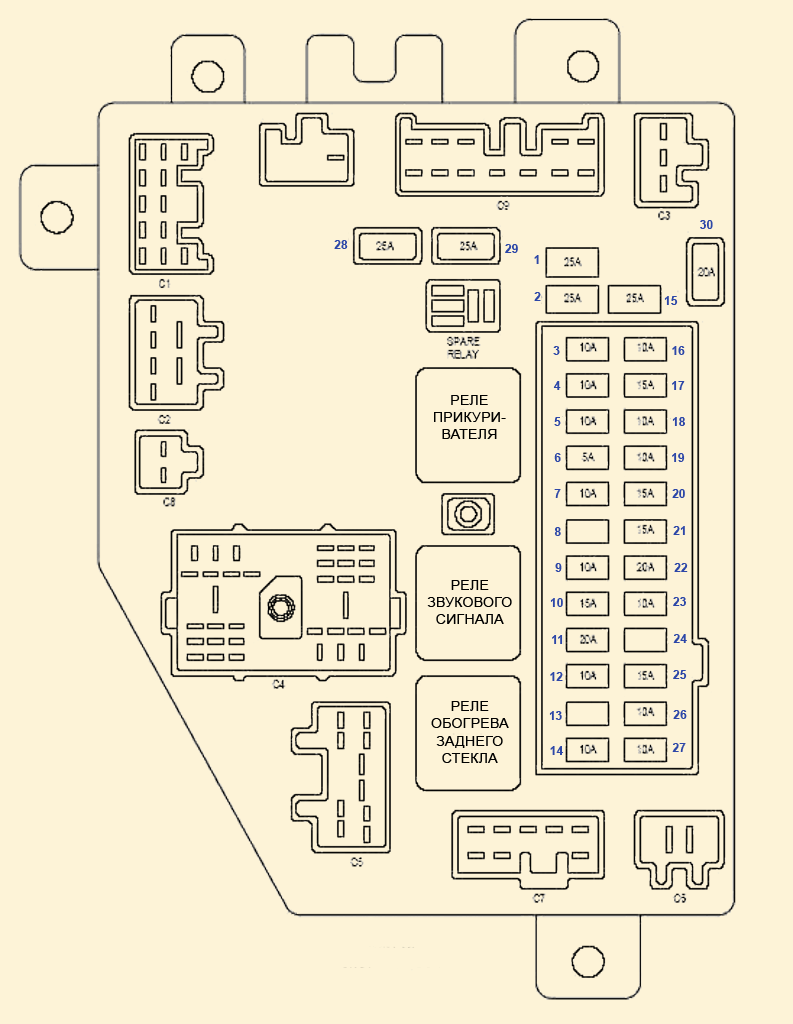

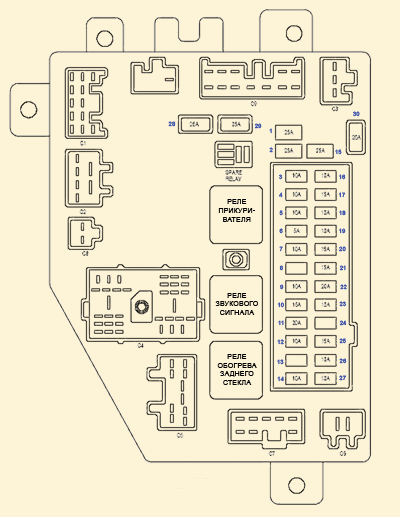

Блок предохранителей Cherokee (97-00 года выпуска)
 Блок предохранителей (92-96 годов выпуска)
Блок предохранителей (91 года выпуска)
|
№ |
Сила тока,
А |
Защищаемые цепи
|
|
1 |
25 |
Розетка 12В |
|
2 |
25 |
Прикуриватель |
|
3 |
10 |
Левая фара |
|
4 |
10 |
Левая фара |
|
5 |
10 |
Правая фара |
|
6 |
5 |
Освещение приборной панели (выключатели,
датчики, панель
приборов)
|
|
7 |
10 |
Освещение
номерного знака, лампы сигналов левого поворота,
левые лампы стояночных огней,
левые
габаритные огни |
|
8 |
- - - |
Запасной
предохранитель |
|
9 |
10 |
Компас,
дистанционное открывание дверей,
реле задержки выключения головного света,
панель приборов |
|
10 |
15 |
Transmission range sensor,
соленоид вентиляции бензиновых паров,
реле вентилятора,
реле муфты кондиционера, реле
кислородных датчиков,
выключательламп заднего хода |
|
11 |
20 |
модуль управления трансмиссией,
модуль управления двигателем,
реле автоматической отсечки,
реле бензонасоса |
|
12 |
10 |
приборная панель,
реле поворотов
и аварийки |
|
13 |
- - - |
Запасной
предохранитель |
|
14 |
10 |
привод зеркал,
обогрев заднего
стекла |
|
15 |
25 |
блокировка
дверей и стекол пассажиров |
|
16 |
10 |
освещение багажника,
подсветка салона, радио,
панель приборов,
подкапотная лампа,
модуль
управления трансмиссией |
|
17 |
15 |
Радио |
|
18 |
10 |
переключатель
приводов зеркал,
блокировка двери и стекла водителя,
подогрев сидений |
|
19 |
10 |
реле стартера |
|
20 |
15 |
жгут прицепного
устройства и реле включение сигналов поворота прицепа |
|
21 |
15 |
Звуковой сигнал |
|
22 |
20 |
Задний дворник |
|
23 |
10 |
лампы сигналов
правого поворота,
правые лампы стояночных огней,
правые
габаритные огни |
|
24 |
- - - |
Запасной
предохранитель |
|
25 |
15 |
соленоид блокировки рычага перелючения
передач, отопитель,
блок управления АБС,
реле АБС, реле мотора вентилятора
отопителя,
приводы
заслонок |
|
26 |
10 |
модуль контроля
подушек безопасности |
|
27 |
10 |
модуль контроля
подушек безопасности |
|
28 |
25 |
Driver & Passenger side power door locks
& power windows |
|
29 |
25 |
Power & heated seats |
|
30 |
20 |
Front wiper & washer |
