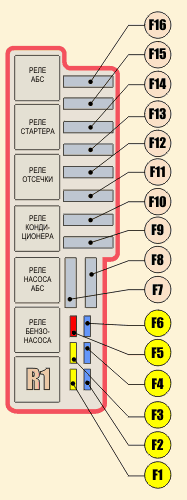

Центр распределения электропитания (PDC),
Cherokee (94 года выпуска)

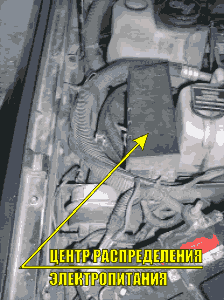

Центр распределения электропитания (Power distribution center). Распределяет через реле и предохранители питание к основным потребителям.

Центр распределения электропитания (91 года выпуска)

№

Сила
тока

Защищаемые цепи

R1

-

Реле вентилятора (4-литровый двигатель), реле EMCC* соленоида (2,5-литровый двигатель с авт. коробкой)

F1

20

Подкапотная лампа и сети, защищаемые предохранителем №9 на блоке предохранителей

F2

20

Реле вентилятора (4-литровый двигатель)

F3

20

Реле отсечки системы впрыска топлива

F4

15

Головное освещение, диагностический разъем

F5

10

Модуль управления авт. коробкой, выключатель режимов авт. коробки "Power/Comfort" (4-литровый двигатель), реле EMCC соленоида (2,5-литровый двигатель с авт. коробкой)

F6

15

Реле отсечки, реле бензонасоса, SBEC, модуль включения фар днем (для Канады)

F7

30

Реле АБС

F8

60

Выход генератора

F9

40

Насос АБС

F10

40

Обогрев заднего стекла, реле стартера

F11

60

Замок зажигания

F12

40

Центральный переключатель, модуль включения фар днем (для Канады)

F13

20

Аварийная сигнализация

F14

40

Блокировка дверей

F15

30

Реле вентилятора (4-литровый двигатель), реле отсечки, система впрыска

F16

60

Выход генератора
