Бензонасос

Бензонасос шестеренчатого типа, с питанием 12 Вольт. Нагнетает топливо в систему впрыска. Когда бензонасос выключен, обратный клапан бензонасоса предотвращает слив топлива обратно в бензобак. Таким образом, при неработающем бензонасосе обратный клапан поддерживает давление в системе от 1,3 до 2,7 Атм.

При работе системы, регулятор давления поддерживает давление в системе около 2,14 Атм (ваккум подается к регулятору). В случае отсутствия вакуума, давление в системе возрастает до 2,9 Атм.

Снятие бензонасоса

Питание бензонасоса

Напряжение питания на бензонасос поступает с реле бензонасоса через балластный резистор.  Балластный резитор введен в схему питания для ограничения шума работающего бензонасоса.

Примечание: Cнижение напряжения питания ведет к снижению производительности, а значит и  к снижению шума. Обратное - несправедливо: если бензонасос зашумел, то это не значит "кончину" балластного резистора, это значит приближающуюся "кончину" бензонасоса.

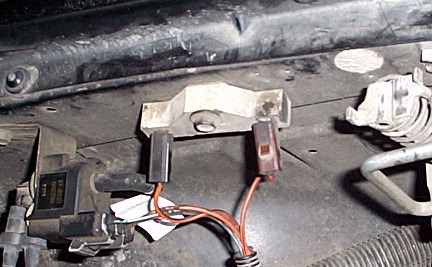

Находится резистор в подкапотном пространстве, около расширительного бачка охлаждающей жидкости.

Но в двух режимах (запуска и полностью открытого дросселя), напряжение поступает на бензонасос в обход балластного резистора с реле стартера (при режиме запуска) или с реле кислородного датчика (для режима полностью открытого дросселя).
