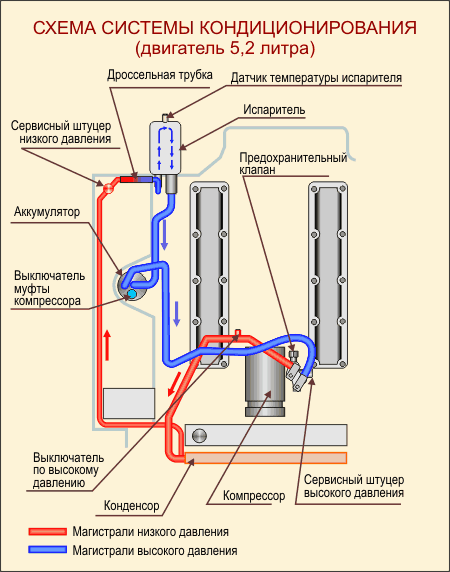

Климатическая установка

Слив конденсата у Вас есть вода под ногами пассажира?

Выключатель муфты компрессора

Выключатель нормально разомкнут. Как только давление превысит 296 kPa (42 psi) - выключатель замыкается и напряжение подается на муфту компрессора - компрессор начинает нагнетать давление в систему и во всасывающей стороне давление падает. Когда давление опустится ниже 172 kPa (25 psi) - выключатель размыкается, обесточивая муфту компрессора. Таким образом, в системе поддерживается давление в заданном диапазоне.
Также, выключатель разомкнут при забортной температуре ниже -1°C.

Если муфта кондиционера включается слишком часто (скажем, 10 раз в минуту), то это свидетельствует о необходимости дозарядки системы хладагентом

Выключатель по высокому давлению

Если давление в системе достигнет величины 3100-3375 kPa (450-490 psi), выключатель прерывает цепь питания муфты компрессора.

Предохранительный клапан

Служит для безопасности. Сбрасывает высокое давление в атмосферу, если оно достигнет критических значений 3445-4135 kPa (500-600 psi).

Дроссельная трубка

Дроссельная трубка (расширительная трубка) встроена внутрь трубопровода, идущего от конденсора к испарителю. По конструкции, это корпус с трубкой малого диаметра, постоянного по всей длине, и сетчатым фильтром. Если трубка или ее фильтр забивается, меняется весь трубопровод целиком.

Хладагент в жидком и охлажденном до 50°C (в конденсоре) состоянии подводится к трубке от конденсора. Проходя по трубке с малым сечением, скорость потока возрастает, внутренняя энергия расходуется на преодоление внутреннего трения между молекулами, что приводит к испарению части жидкости (хладагент переходит в туманообразное состояние) и снижению температуры потока (примерно до -2°C).

Испаритель

Наружный вохдух, проходя через испаритель, охлаждается и поступает в салон. При этом на испарителе конденсируется влага из воздуха, которая стекает в поддон под испарителем и удаляется по дренажной трубке из салона.

Датчик температуры испарителя следит за тем, чтобы испаритель не обледенел, иначе он перестанет выполнять свои функции. Поэтому если температура испарителя опускается ниже нуля, датчик дает сигнал на отключение муфты компрессора.

Зарядка

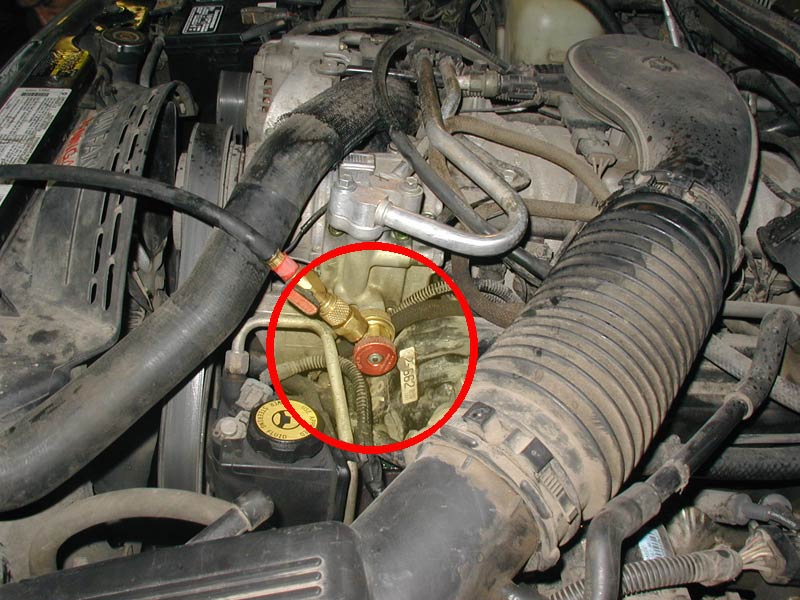

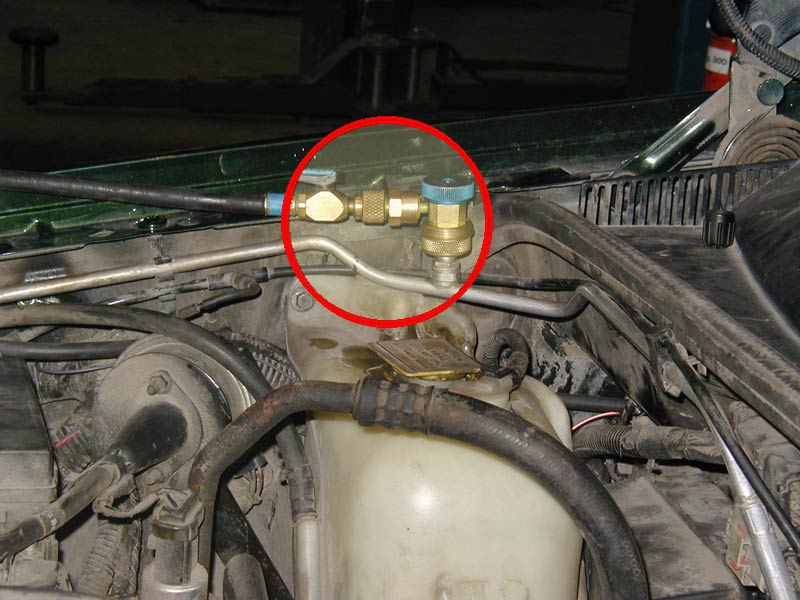

Подключение к сервисному штуцеру высокого давления	Подключение к сервисному штуцеру низкого давления
