Буксировочные крюки



Буксировочные крюки на Grand Cherokee (ZJ) как самому сделать?

Ответ 1

Передние буксировочные проушины на ZJ

Делаем детали согласно чертежам:

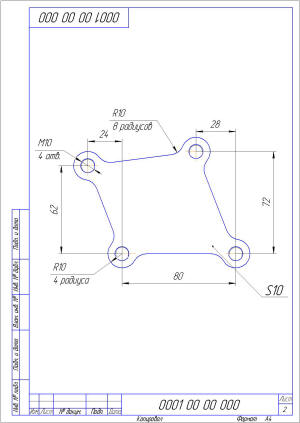

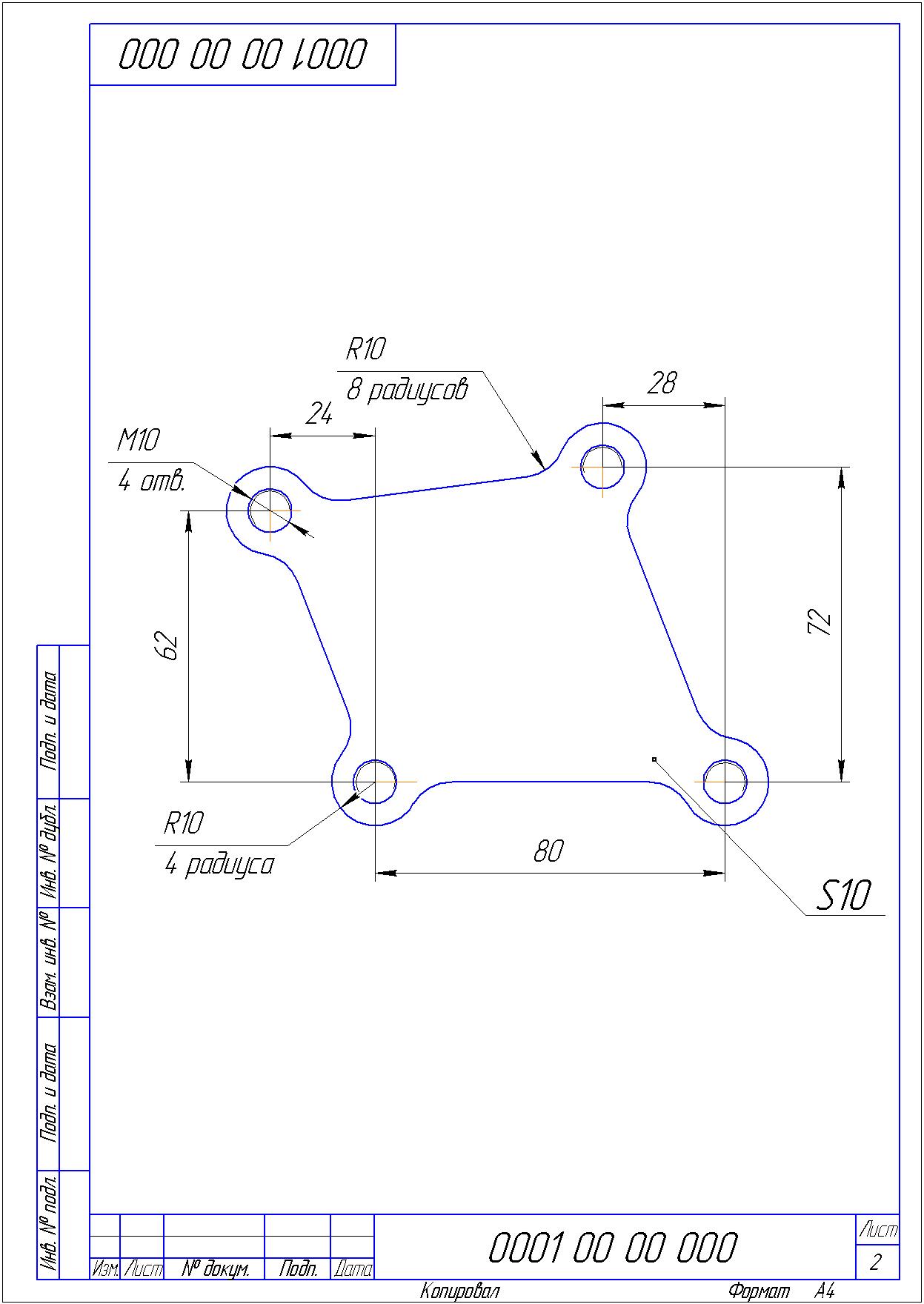

  1. ЗАКЛАДНАЯ, в ней нарезается резьба М 10 и она вставляется внутрь лонжерона. Толщина  -10 мм

Кликните для увеличения

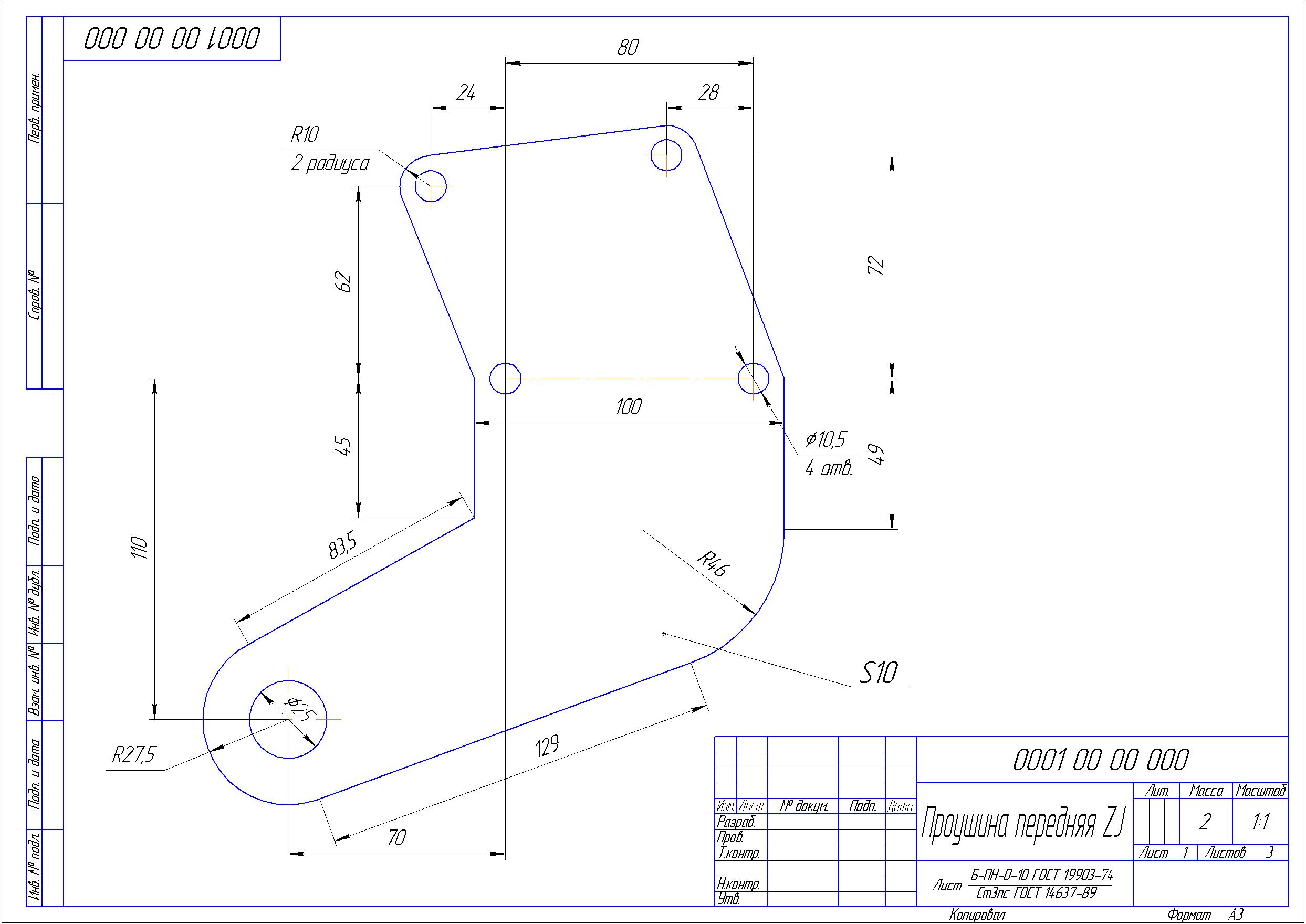

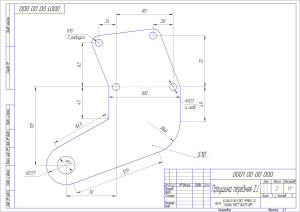

2. Сама БУКСИРОВОЧНАЯ ПРОУШИНА  – толщина 10 мм.

Кликните для увеличения

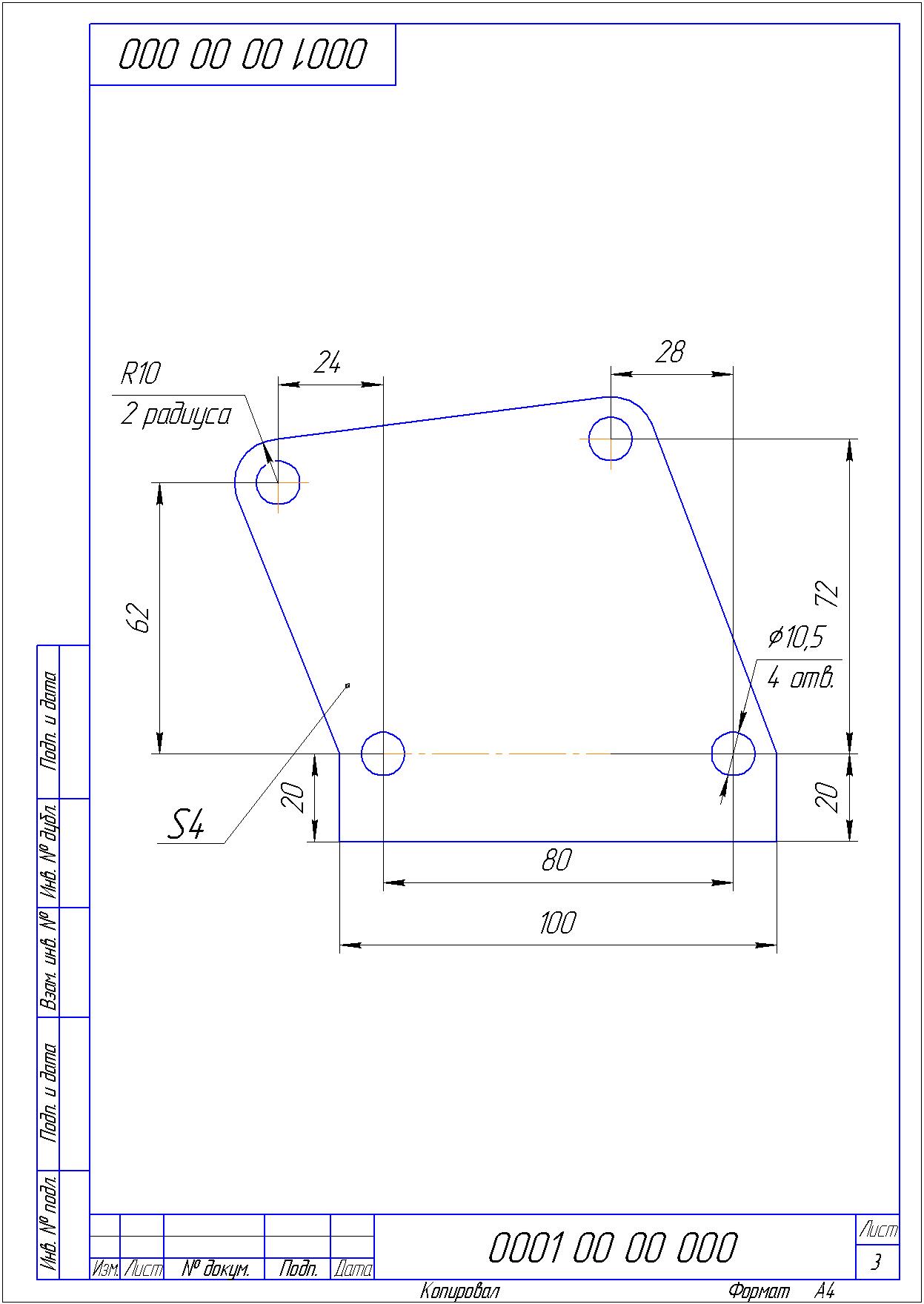

3. ДИСТАНЦИОННАЯ ПЛАСТИНА, толщина 4 мм. (Без нее буксировочная проушина, будет задевать за радиатор)

Кликните для увеличения

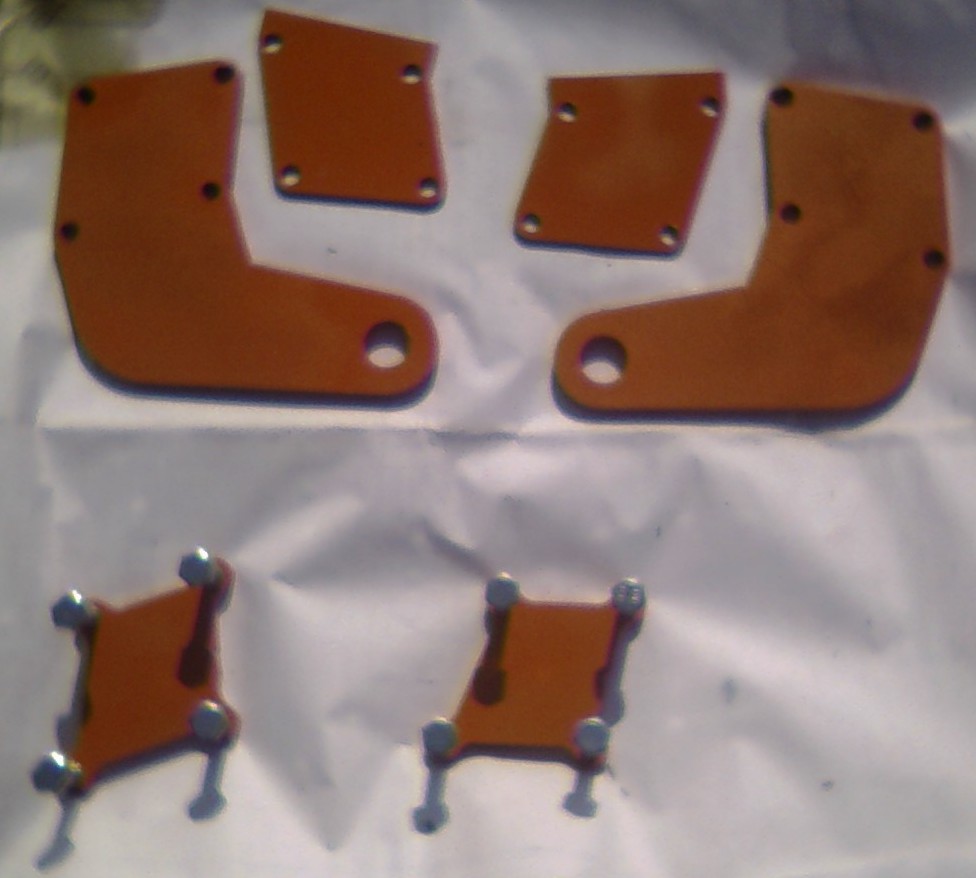

Детали мне вырезали на плазморезке, и красили, вот что получилось:

Понадобиться еще 8 болтов М 10 длиной 35-40 мм и гроверы к ним.

Кликните для увеличения

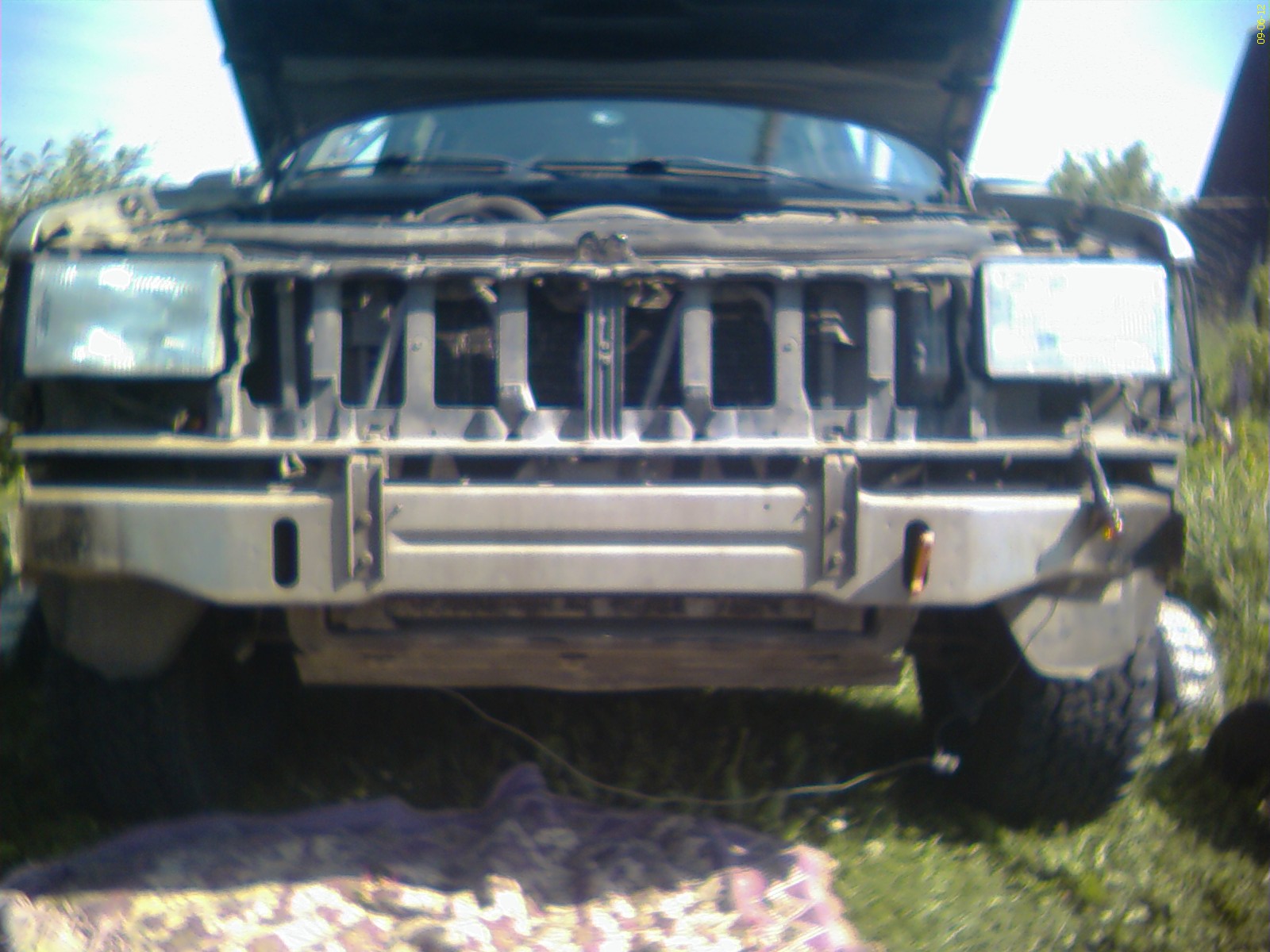

Снимаем бампер:

Кликните для увеличения

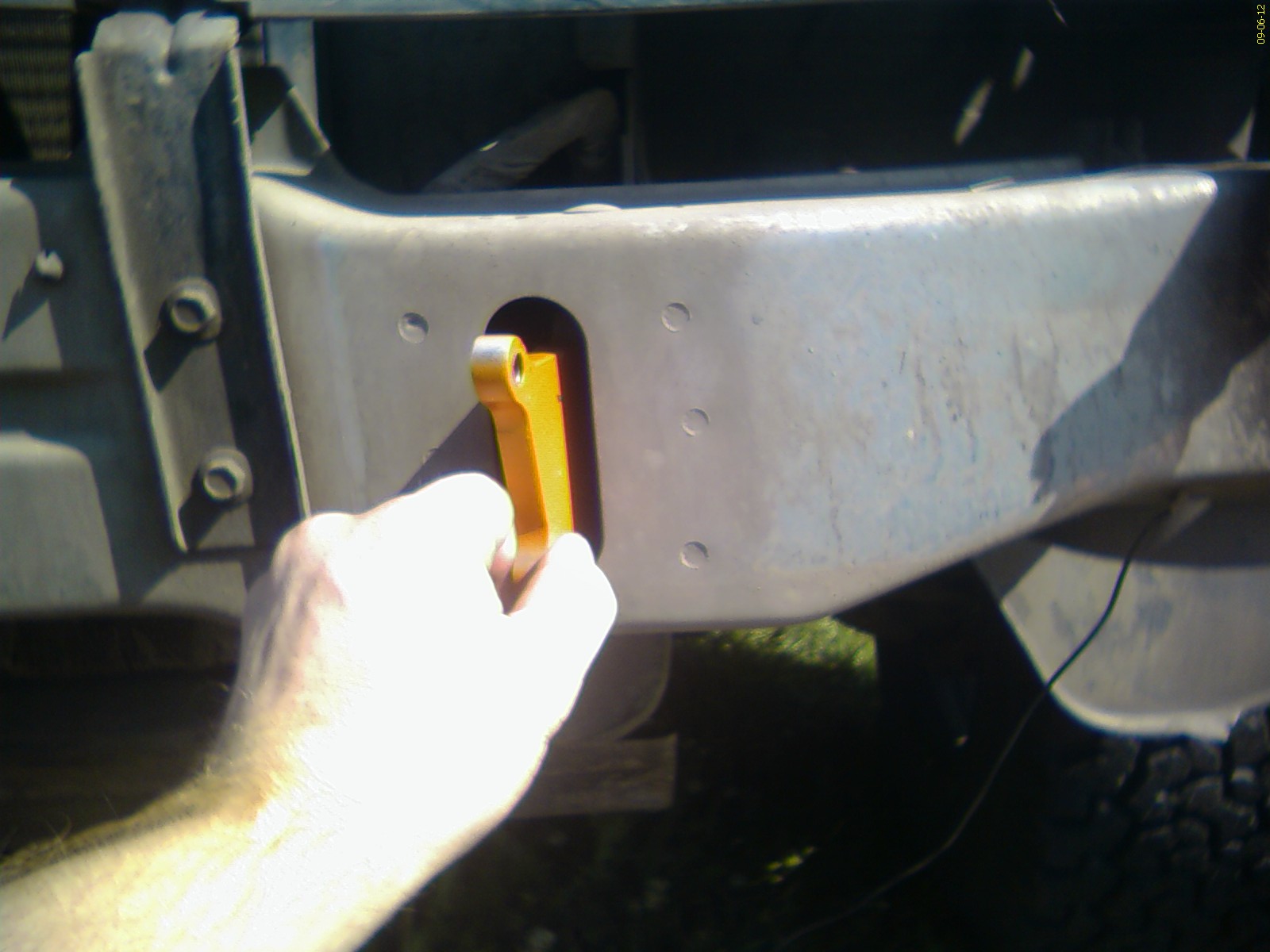

Внутрь лонжерона вставляем закладную пластину (лучше делать с помощником):

Кликните для увеличения

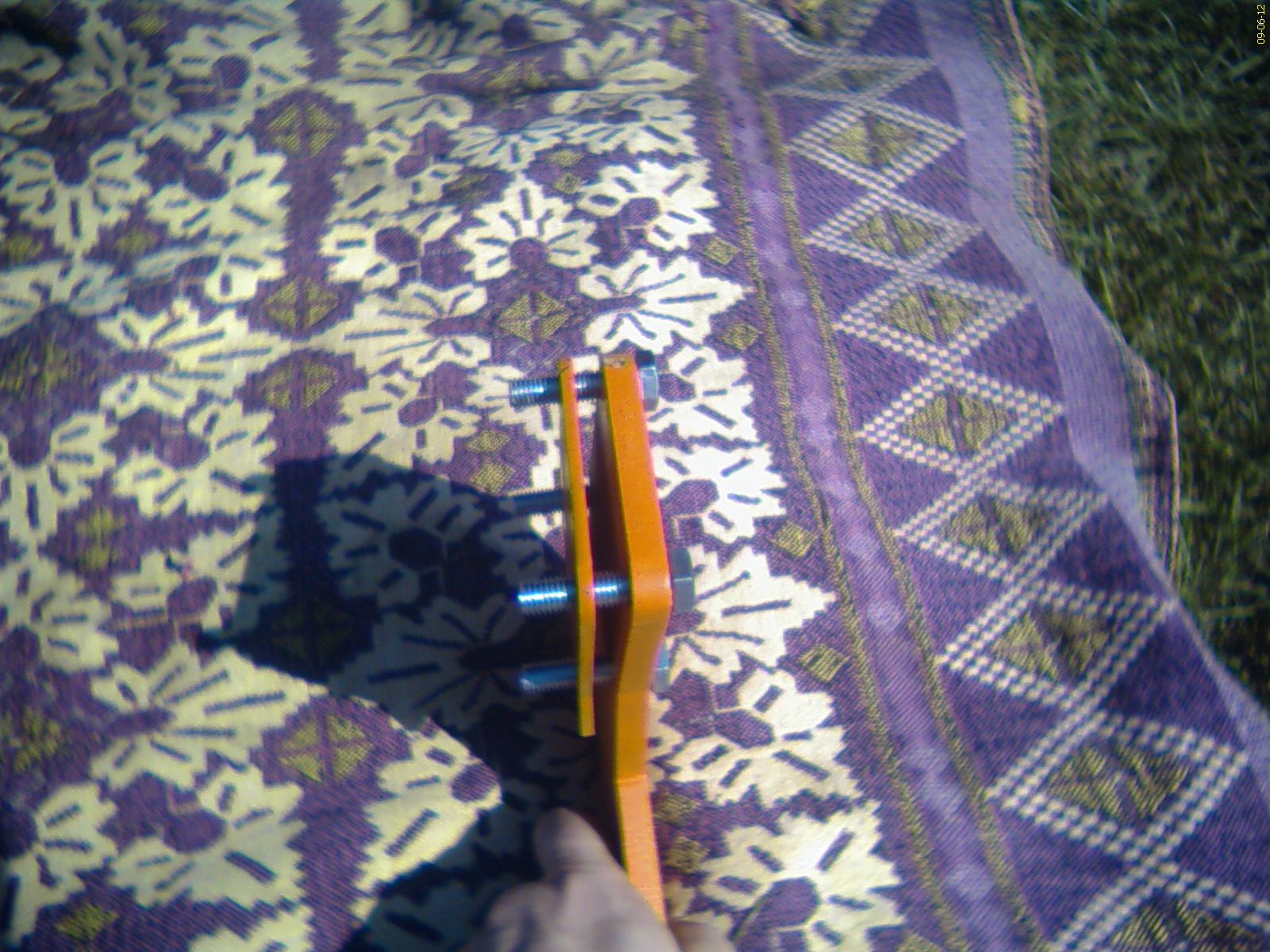

Собираем «бутерброд»  (болты, букcировочная проушина, дистанционная пластина):

Кликните для увеличения Кликните для увеличения

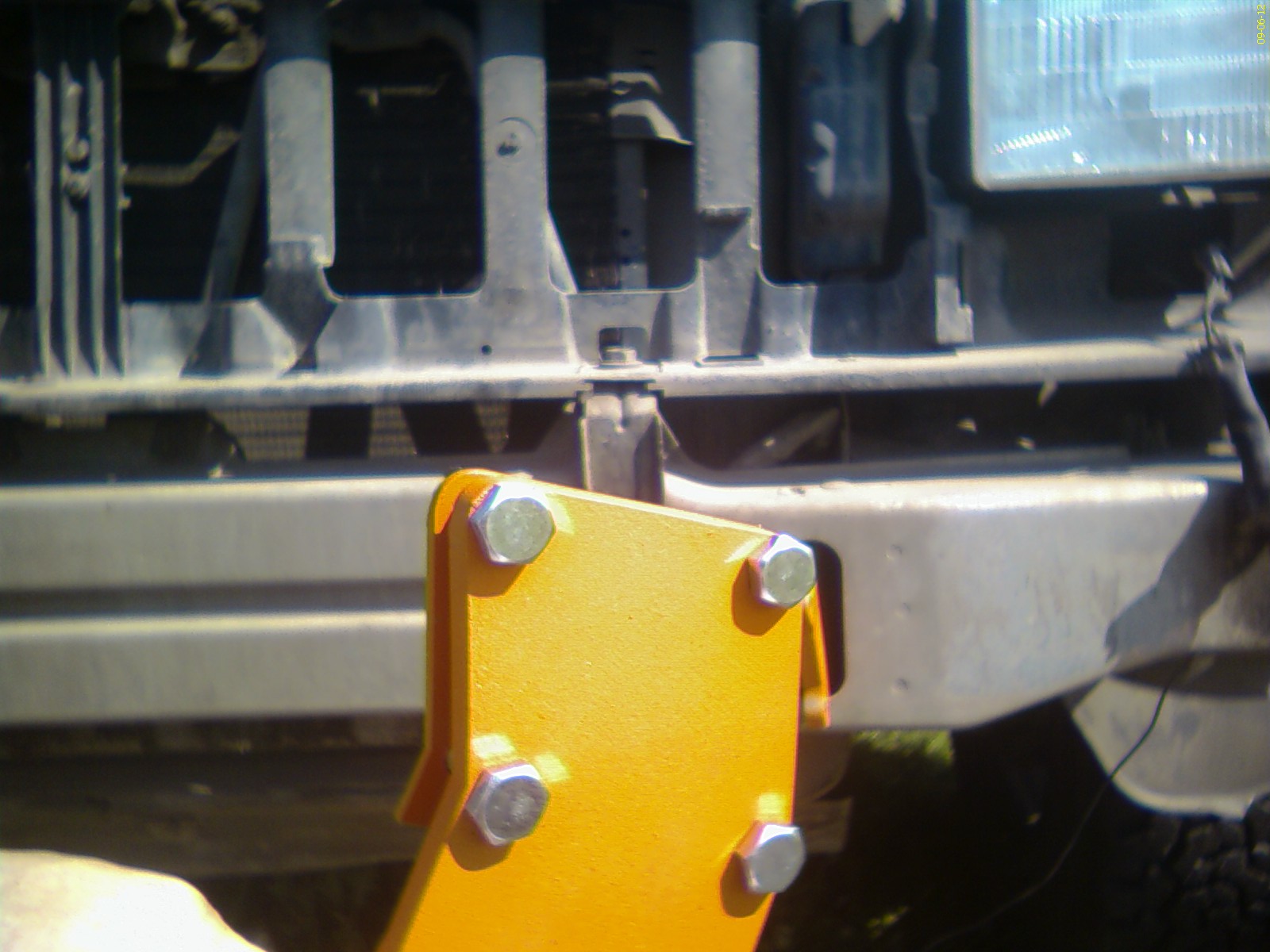

И прикручиваем проушины, через штатные отверстия в лонжероне к закладной пластине:

Кликните для увеличения

Все.

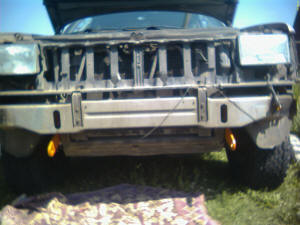

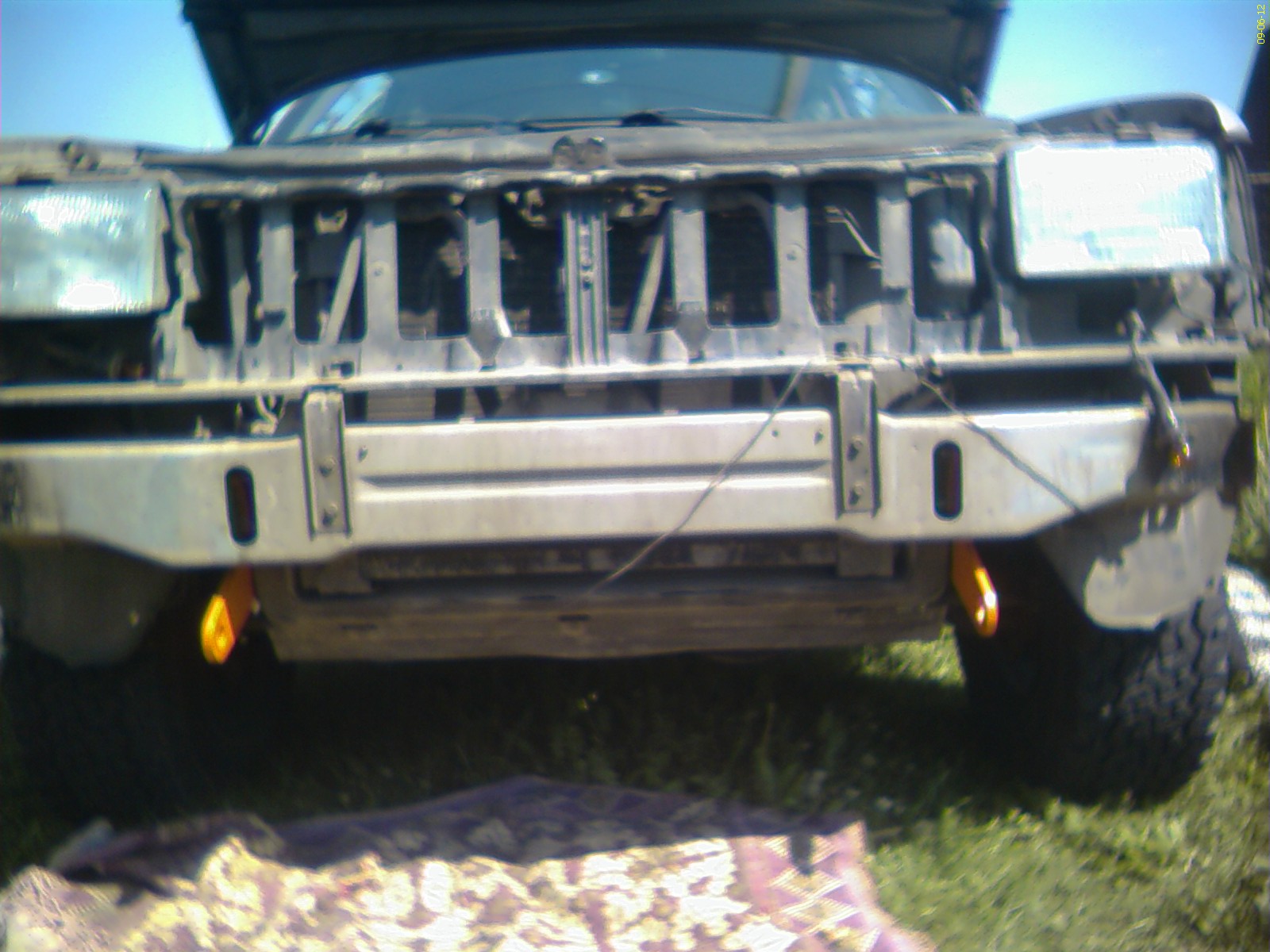

Вот вид без бампера

Кликните для увеличения

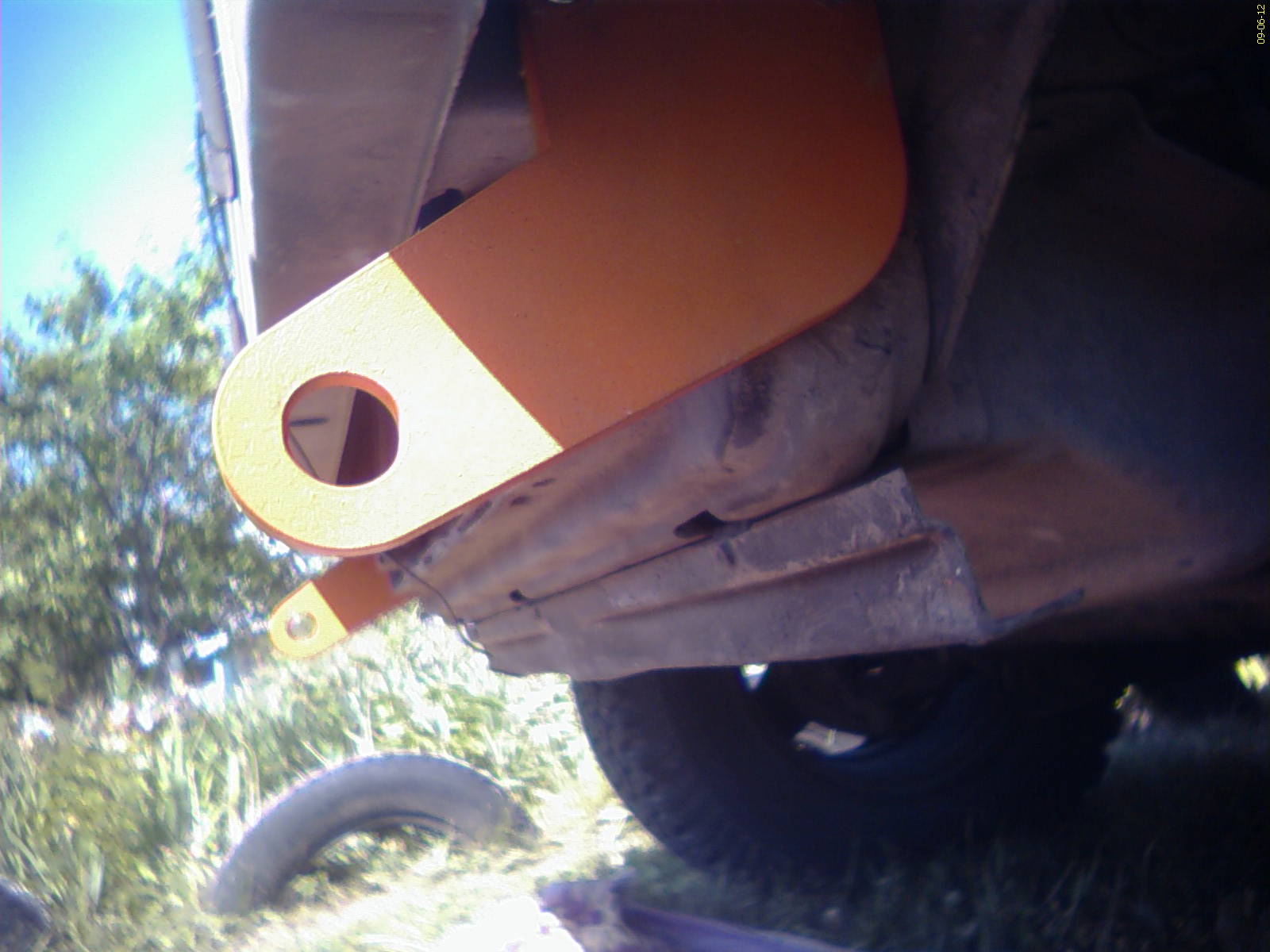

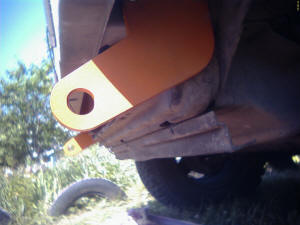

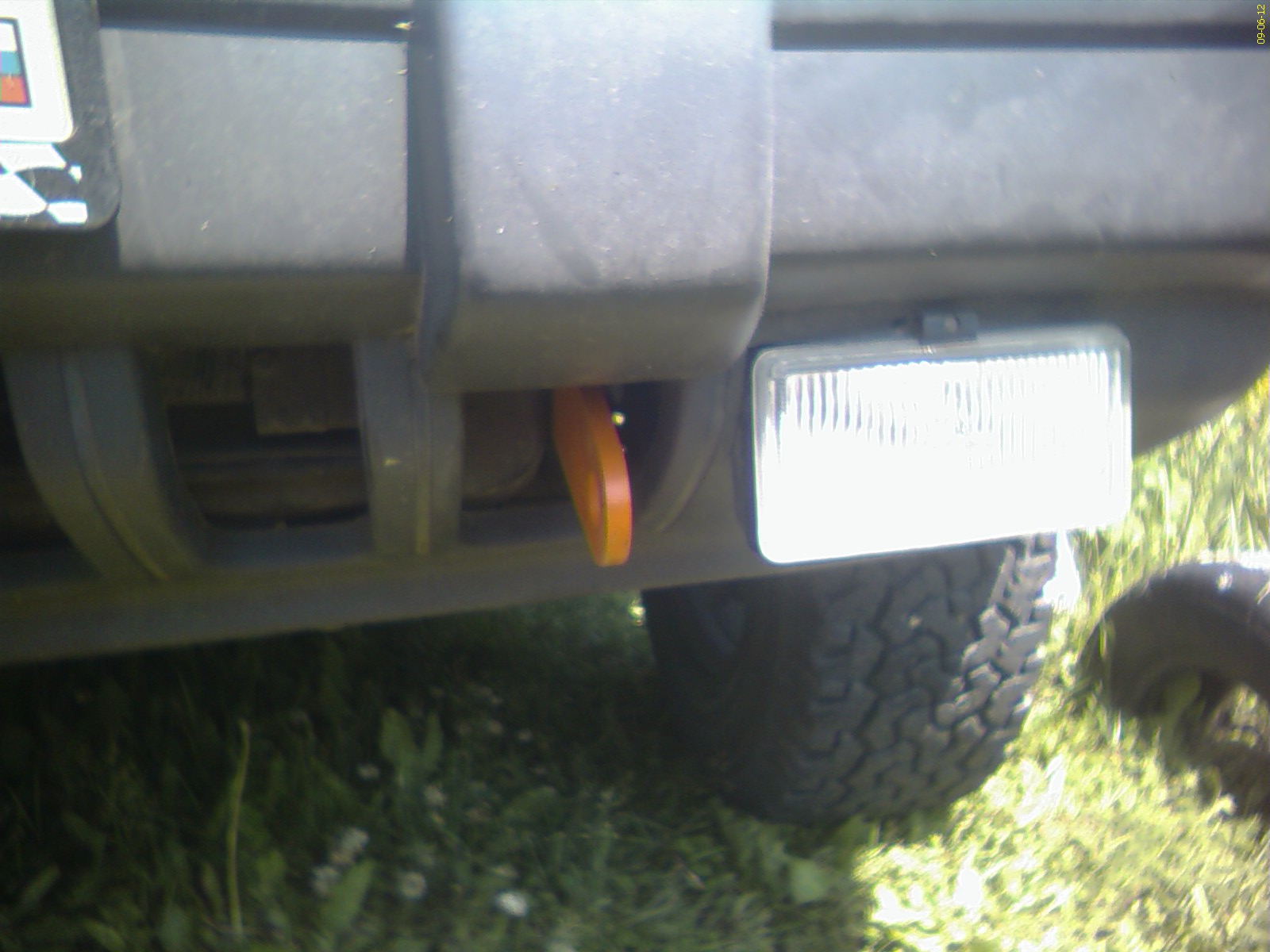

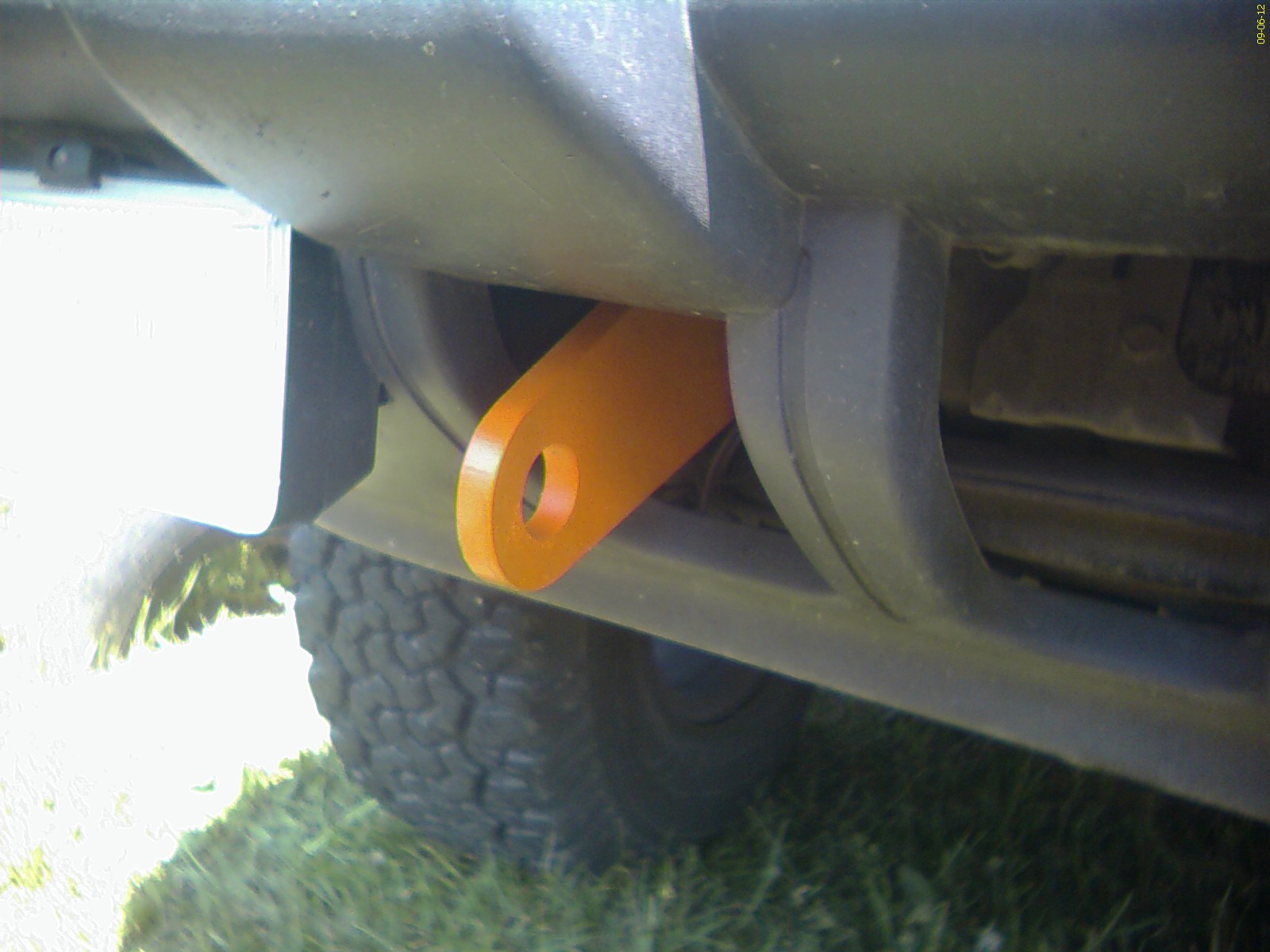

Это фото на собранной машине:

Кликните для увеличения Кликните для увеличения



Skydive, 08 октября 2009



Смотрите также: Задние буксировочные проушины на ZJ
