ИНСТРУКЦИЯ ПО УСТАНОВКЕ
КОМПРЕССОРА

При замене компрессора ARB на компрессор другой фирмы, необходимо иметь ввиду, что для срабатывания блокировок компрессор должен обеспечивать давление около 6,8 атмосфер и должен быть оснащен ресивером (либо ресивер необходимо изготовить и дооснастить им компрессор).

Примечание: Все воздушные трубки присоединяются с использованием герметика (такого как Loctite 569).

1. Найдите чистое место под капотом (или в салоне) для монтажа компрессора. Он должен быть не дальше 1,8 метра от аккумулятора (мы нашли место для него сзади).

Если запаска вынесена наружу, то можно смонтировать компрессор в багажнике на ее месте.

Просверлите отверстия диаметром 1/4'’ (6,35 мм) и привинтите компрессор к кузову, как описано в инструкции, прилагаемой к компрессору. Мы изготовили кронштейн и приварили его к кузову.

Кликните для увеличения

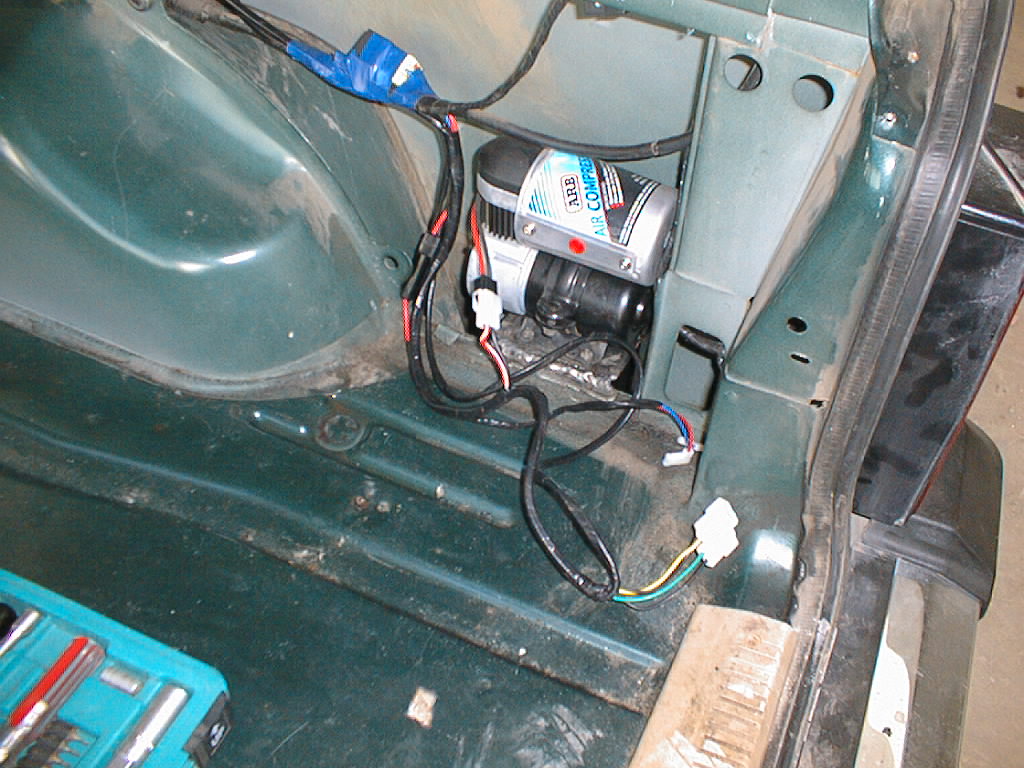

Фото 1. Установка компрессора

Чтобы закрыть компрессор панелью, необходимо ее доработать. Фото будет помещено здесь позднее.

2. Ввинтите ниппель в компрессор.

Отверстие для него находится в алюминиевом резервуаре компрессора.

3. Ввинтите соленоидный воздушный клапан в ниппель.

Кликните для увеличения Кликните для увеличения

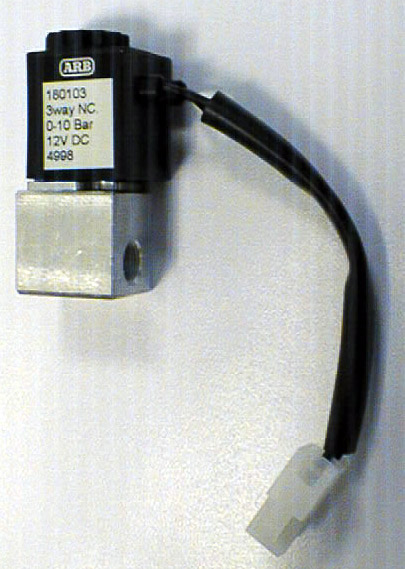

Клапан

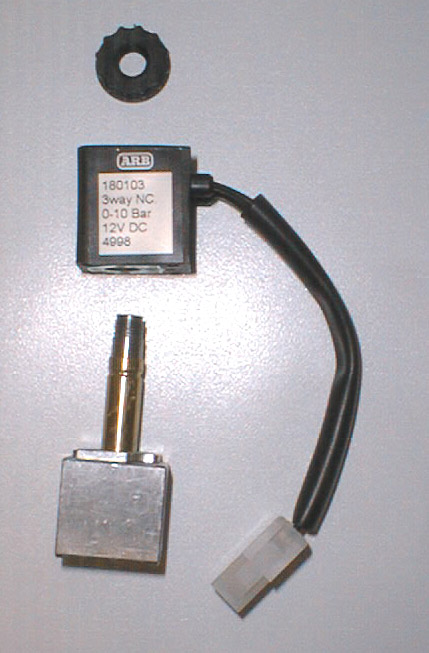

Его части

Клапан должен быть в вертикальной позиции.

4. Ввинтите в него штуцер.

Если у Вас два локера, то ввинтите все перечисленное и для второго.

5. Вверните выключатель давления в центральное отверстие.

Все делайте с использованием герметика (такого как Loctite 569).

Кликните для увеличения

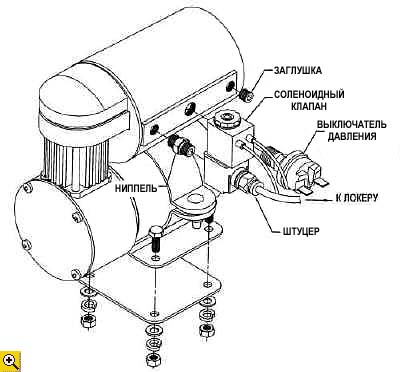

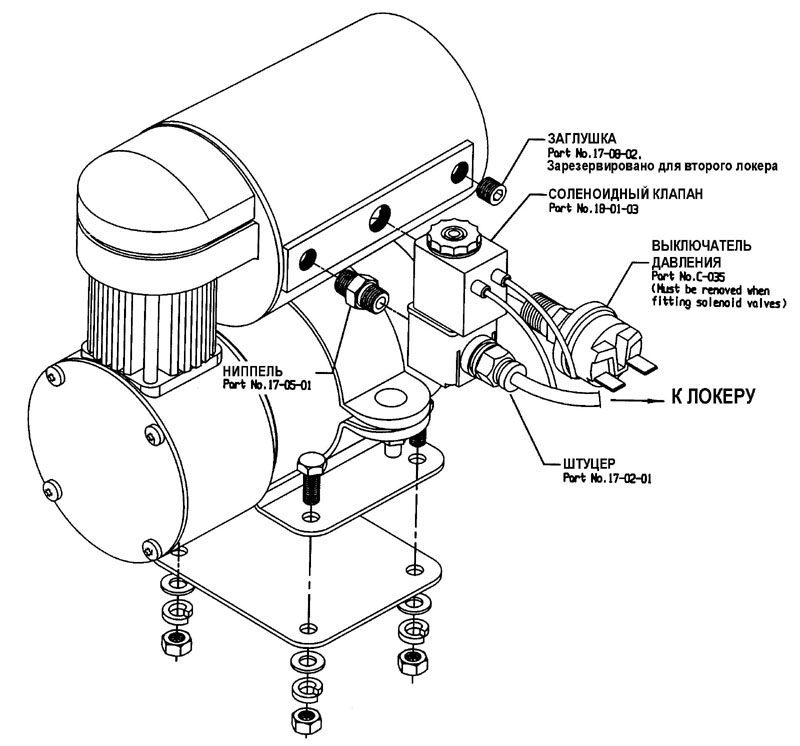

Рисунок 1. Сборка компрессора



Кликните для увеличения

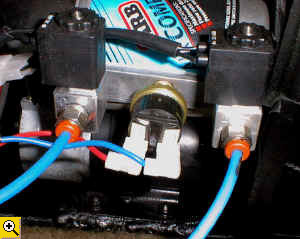

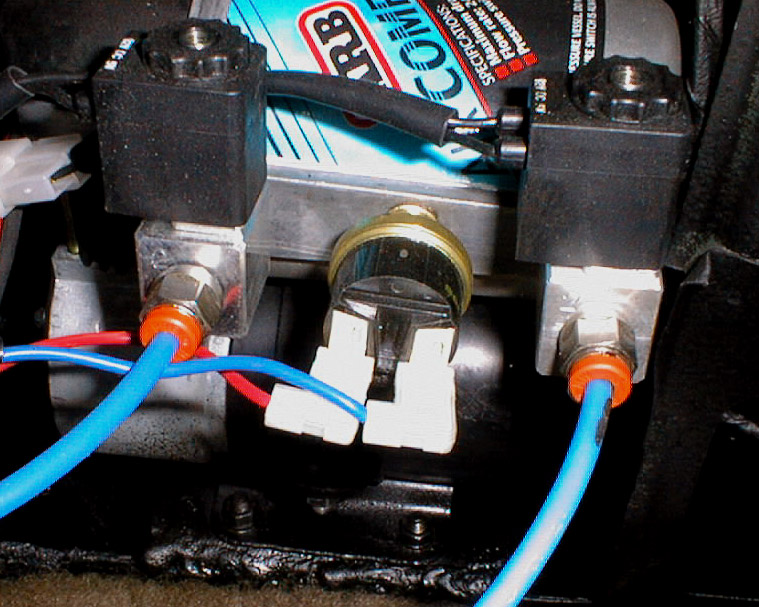

Собранный компрессор



Кликните для увеличения

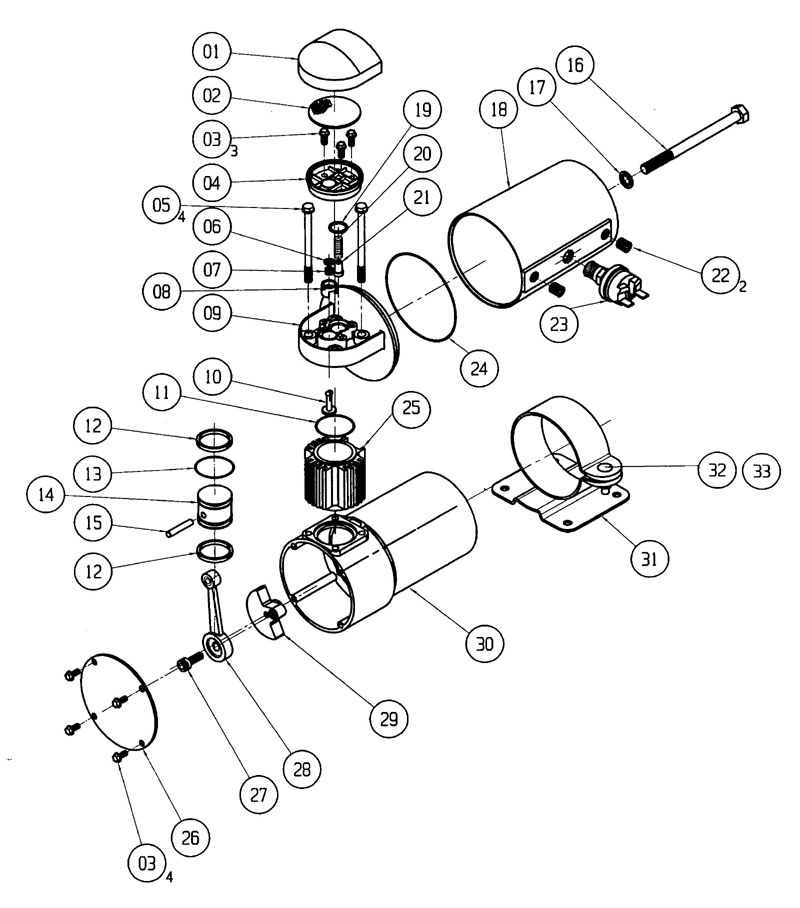

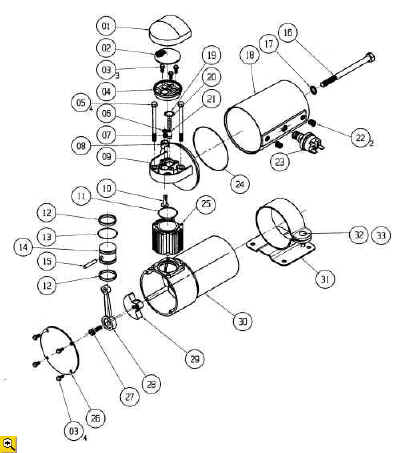

Рисунок 4. Составные части компрессора
