Теория карданных валов

на примере автомобиля Jeep Cherokee

Геометрия

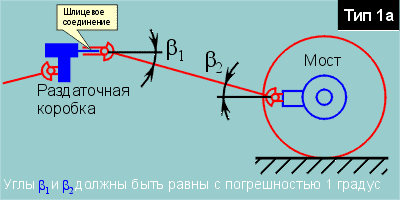

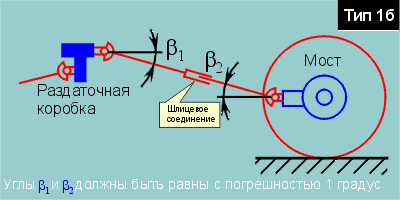

1. Обычные валы с 2 одиночными карданными шарнирами:

Правильная геометрия обычного карданного вала с двумя карданными шарнирами

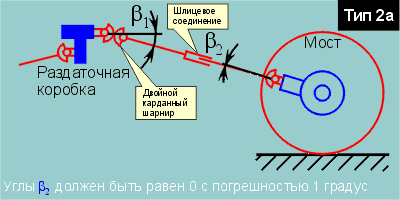

2. Карданные валы с с двойным карданным шарниром:

Правильная геометрия для карданного вала с двойным карданным шарниром

Для то чтобы выставить геометрию карданного вала на автомобиле Jeep Cherokee редуктор заднего моста  поворачивают, подкладывая под рессоры угловые прокладки (shims).

Измерение длины карданного вала

Смотри также:

Измерение углов

Теория карданного шарнира
