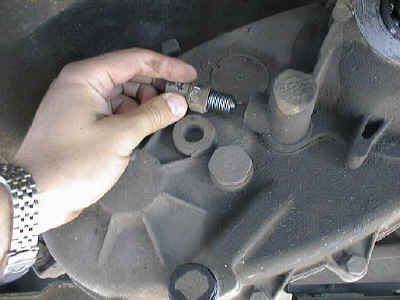

Датчик режимов раздаточной коробки

Заводские номера

Раздаточная коробка

231

242

249

Номер датчика

56006 901(ZJ)
или
J8134 473

56006 755 (ZJ)
или
83503 525
(XJ)

56006 755

Примечание: на XJ разъем датчика двухконтактный



NP231

NP242

NP249

Режим

Позиция

Режим

Позиция

Режим

Позиция

2 WD

1

2 WD

1

4 ALL TIME

1

4 PART TIME

2

4 PART TIME

2

N

3

N

3

4 FULL TIME

4

4 LO

2

4 LO

2

N

3









4 LO

2

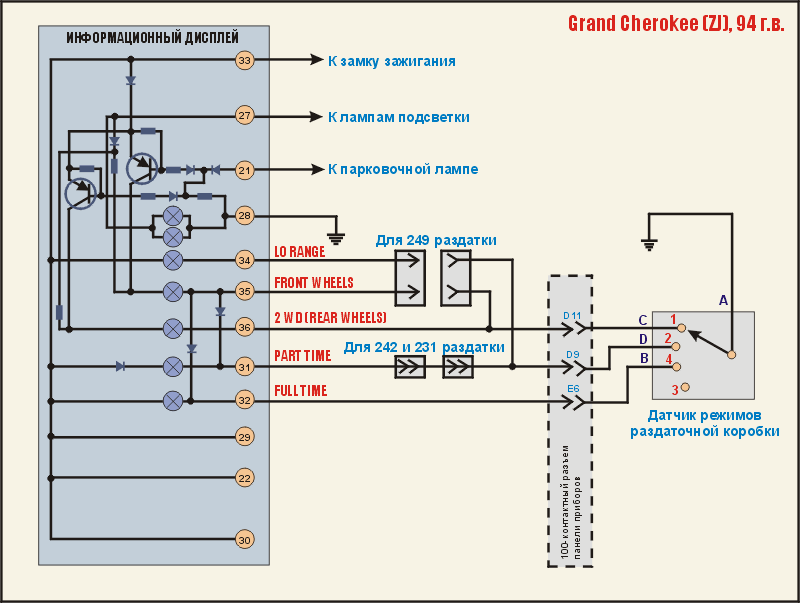

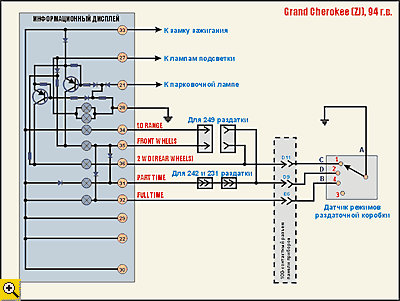

Подключение на Grand Cherokee (ZJ)

Кликните для увеличения

Из схемы видно, что при замене на Grand Cherokee 249-й раздатки на 242-ю, для того, чтобы информационный дисплей правильно отражал режимы раздаточной коробки, надо лишь один разъем разъединить, а другой - соединить. И все!
