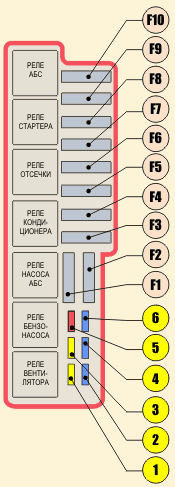

Центр распределения электропитания (PDC),
Cherokee (91 года выпуска)
Центр распределения электропитания
(Power distribution center). Распределяет через реле и предохранители питание к основным потребителям.
 Центр распределения
электропитания (94 года выпуска)
|
 |
 |
№ |
Сила
тока, А |
Защищаемые цепи |
1 |
2 |
Модуль АБС |
2 |
20 |
Вентилятор охлаждения |
3 |
15 |
Аварийная сигнализация |
4 |
15 |
Противотуманные фары, подкапотная лампа,
автоматическая коробка, диагностический разъем |
5 |
10 |
Модуль управления авт. коробкой, выключатель режимов
авт. коробки "Power/Comfort" |
6 |
15 |
Балластный резистор, круиз-контроль,
реле
кондиционера, реле вентилятора (4-литровый двигатель),
фонари заднего хода, селектор передач авт. коробки (4-литровый двигатель) |
F1 |
30 |
Модуль АБС |
F2 |
60 |
Выход генератора |
F3 |
30 |
Насос АБС |
F4 |
40 |
Обогрев заднего стекла,
реле стартера |
F5 |
60 |
Замок зажигания,
реле отсечки,
реле бензонасоса,
SBEC, модуль включения фар днем (для Канады) |
F6 |
40 |
Центральный переключатель, модуль включения фар днем
(для Канады) |
F7 |
- |
Не используется |
F8 |
40 |
Блок предохранителей |
F9 |
30 |
Реле отсечки,
реле бензонасоса,
SBEC,
модуль управления авт. коробкой |
F10 |
60 |
Выход генератора |
|
|
|
