Балластный резистор

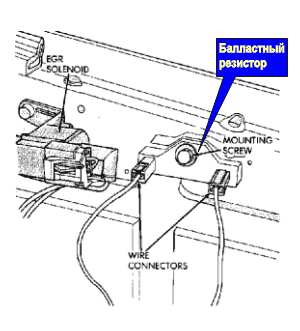

Напряжение питания на бензонасос поступает с реле бензонасоса через балластный резистор.  Балластный резистор введен в схему питания для ограничения шума работающего бензонасоса. Находится резистор в подкапотном пространстве, около расширительного бачка охлаждающей жидкости.
На автомобилях с 1993 модельного года балластный резистор не применяется.

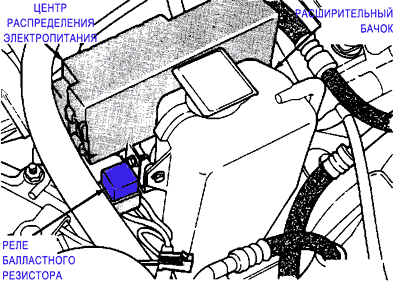

 Реле балластного резистора

Положительное напряжение на реле подается с реле бензонасоса. "Массу" на реле подает SBEC, управляя таким образом включением и выключением реле.

В режиме полностью открытого дросселя SBEC включает реле и полное бортовое напряжение поступает на бензонасос в обход балластного резистора с реле балластного резистора.
