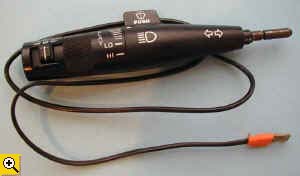

Проверка переключателя круиз-контроля

 Разъем

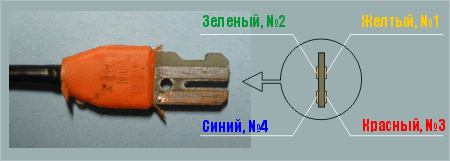

Разъем рычага круиз-контроля имеет 4 контакта, к которому подходят от контактной группы переключателя 4 провода: желтый, зеленый, красный, синий.

 Тестирование

"Прозванивая" попарно контакты разъема, нажимая кнопку и переключая переключатель, сравнивая результаты с таблицей, проверяется работа контактной группы выключателя и целостность проводов.

+ тестер показывает замкнутость контактов
-  тестер показывает разомкнутость контактов

Разборка
