Датчик положения распредвала

Датчик синхронизации расположен в распределителе зажигания. Является, по сути, генератором импульсов на основе эффекта Холла. Служит для SBEC источником информации о положении распределительного вала двигателя и положении поршней. Основываясь на этой информации, SBEC формирует импульсы зажигания и включает форсунку соответствующего цилиндра.

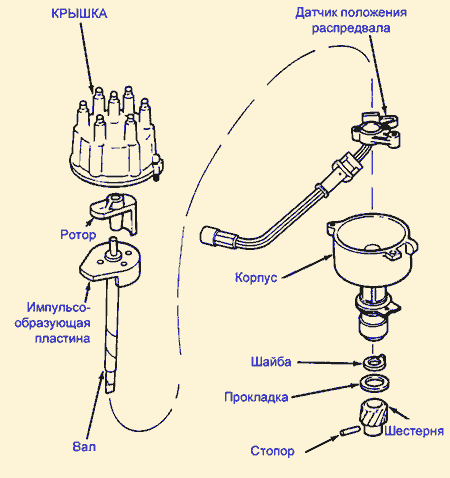

Распределитель зажигания

Примечание: конструкция распределителя была изменена в ноябре 1994 года. До ноября 1994 номер детали в сборе 4723 067, после - 56027 028. Ротор ("бегунок") тоже разный

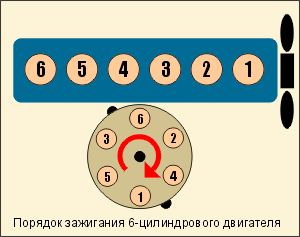

Порядок зажигания
