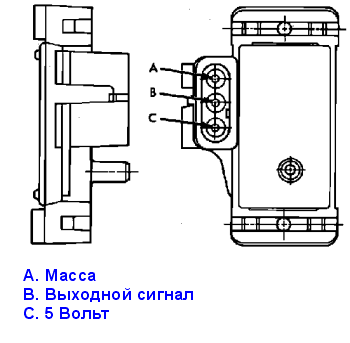

Датчик абсолютного давления (MAP)

Описание работы

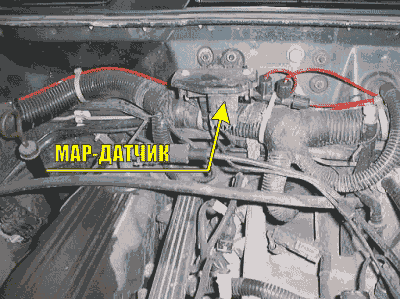

Датчик абсолютного давления расположен на панели моторного отсека, позади двигателя. MAP-датчик реагирует на абсолютное давление во впускном коллекторе и подает его значение в виде напряжения на вход SBEC. Выходное напряжение, в зависимости от величины вакуума меняется от 0,5 до 4,5 Вольт.
Давление во впускном коллекторе используется SBEC для вычисления плотности смеси и барометрического давления. Со впускным коллектором MAP соединяется трубкой.

Схема подключения к вакуумной магистрали

Тестирование

1. Поверните ключ зажигания в положение "ON" (двигатель не запускать) и замерьте напряжение между клеммой B и "массой" вольтметром. Напряжение должно быть между 4 и 5 вольтами. С запущенным двигателем, прогретым до рабочей температуры, на холостом ходу, напряжение должно упасть до 1,5-2,1 вольт. На полных оборотах напряжение поднимается примерно до 4,5 Вольт.
